Матчасть БИ

Репутация: +145 · Ср Мар 20, 2019 7:05 pm

Добрый вечер. Возможно это вам поможет.
1. Белые пятна на обтекателе задней стойки шасси это бликуют выколотки для свободного обжатия колеса при посадке, кстати под обтекателем находился так же дуговой пускач, потому он значительно шире чем на поздних версиях на которых было по два пускача, отсюда и "плавники-обтекатели" под хвостом и значительно меньший нижний киль.
2. Буксировочный крюк был один и стоял по левому борту по полёту.
3. К вопросу о покраске кабины.
4. Ниши шасси на мой взгляд выглядели так.

Репутация: +535 · Ср Мар 20, 2019 7:23 pm

Спасибо за разъяснения. А это какой масштаб?

По нишам я всё-таки не соглашусь. На фото проглядывается ребро жёсткости (?).

Репутация: +963/-1 · Ср Мар 20, 2019 7:29 pm

Viman
Спасибо. Но..дорога ложка к обеду.
Уже собрал
http://scalemodels.ru/modules/forum/img_1489494_1530046082_235B1261.JPG.html
http://scalemodels.ru/modules/forum/img_1489494_1530046083_235B1263.JPG.html

Репутация: +145 · Ср Мар 20, 2019 7:58 pm

Микромир 1/48https://karopka.ru/community/user/23523/?MODEL=517242

Репутация: +0 · Пн Июн 13, 2022 1:19 pm

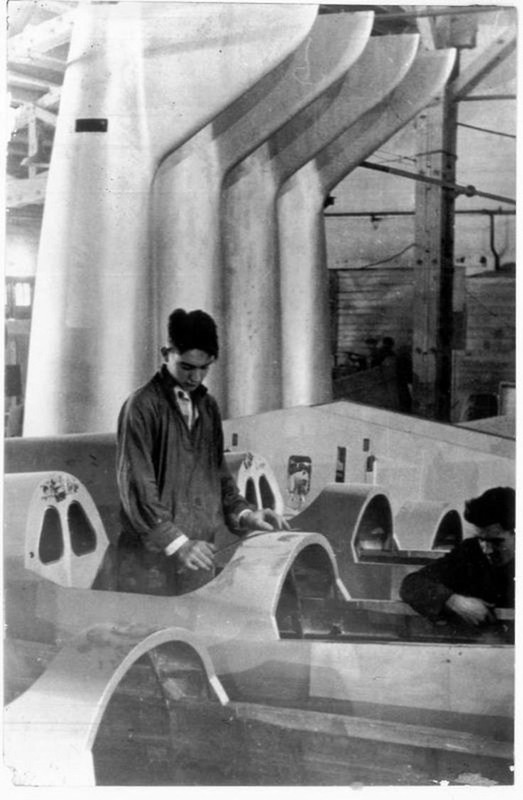

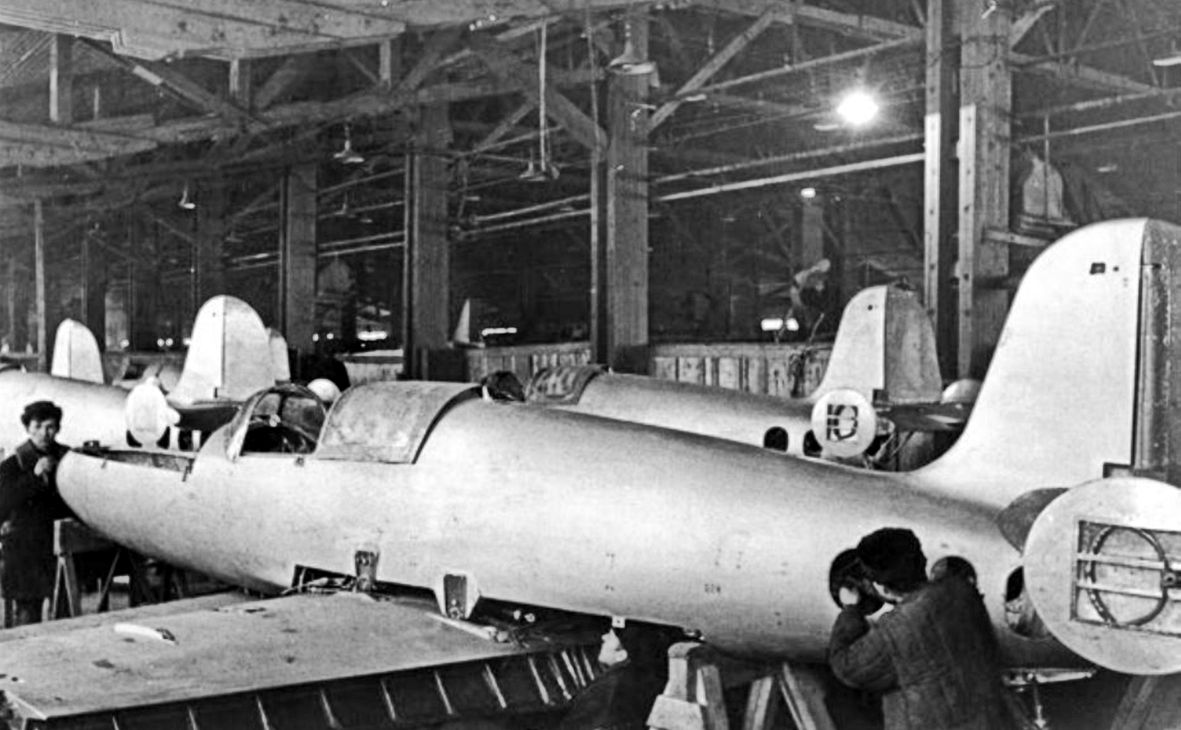

Давно в сети болтаются, а в теме нет.

Второй снимок явно доказывает, что это все же Тагил, а не Билимбай.

Репутация: +535 · Вт Июн 14, 2022 9:11 am

Супер!

Добавлено спустя 8 минут 23 секунды:

Выштамповки на крыле мощнейшие.
И обратите внимание на торцевые пластины стабилизаторов. Интересно, что это там свернутое в колечко?

Репутация: +387/-13 · Вс Июн 19, 2022 10:37 am

Кристобаль_Хунта писал(а):

Интересно, что это там свернутое в колечко?

Похоже это качалка РВ, точнее весовой компенсатор РВ установленный на качалке

Репутация: +244/-8 · Сб Окт 12, 2024 5:41 pm

Репутация: +535 · Сб Июл 12, 2025 9:45 pm

Схема в цвете, с размерами.

Репутация: +858/-20 · Сб Июл 12, 2025 10:16 pm

Кристобаль_Хунта
Спасибо
То же самое, черно-белое, но в читаемом размере
https://airwar.ru/image/idop/fww2/bi/bi-2.gif
