модель До-Икс была приобретена еще по старому курсу, когда только появилась в продаже. С тех пор не смог найти в сети обзора по постройке данного набора.
Может не там гуглю (или не так, или не тем) - если кто может поделиться ссылкой - буду признателен.
на сегодня нашел в сети
не смог скачать и заказал - пока в пути. не уверен что чем-то сильно отличается от других - но что мог - то все собрал
+ есть вот такой чертеж, но он скорее для общего восприятия, чем для руководства к действию
и несколько десятков фото из сети
задача построить самый правильный мессершмитт не ставится, но отдельные неточности хочется исправить
поэтому постараюсь каждое воскресенье выкладывать как результат выполненной работы, так и планируемые к внесению изменения.
подсказки приветствуются.
1. Корпус -
длина корпуса прототипа 40.05м в 1/72 556мм, длина корпуса модели 554мм
с учетом отсутствующей киль-балки вообще и форштевня в частности длинна вполне соответствует
сечения корпуса - тут сложнее
угол отклонения борта от вертикали в градусах:
на модели - 9.0-9.5
на фото шпангоутов - 13.3-13.6
на чертеже - 7.3 - имхо модель заужена в нижней части корпуса
линейные размеры исходя из номеров шпангоутов в пересчете на 72 масштаб
расстояние от носа до 35 шпангоута (первый уступ на днище) - (59-35)*67.88/72 - 226мм прототип и 242мм модель;
нос - 23 шпангоут (второй уступ) - (59-23)*67.88/72 - 339мм прототип и 347мм модель.
визуальные отличия:
нос -

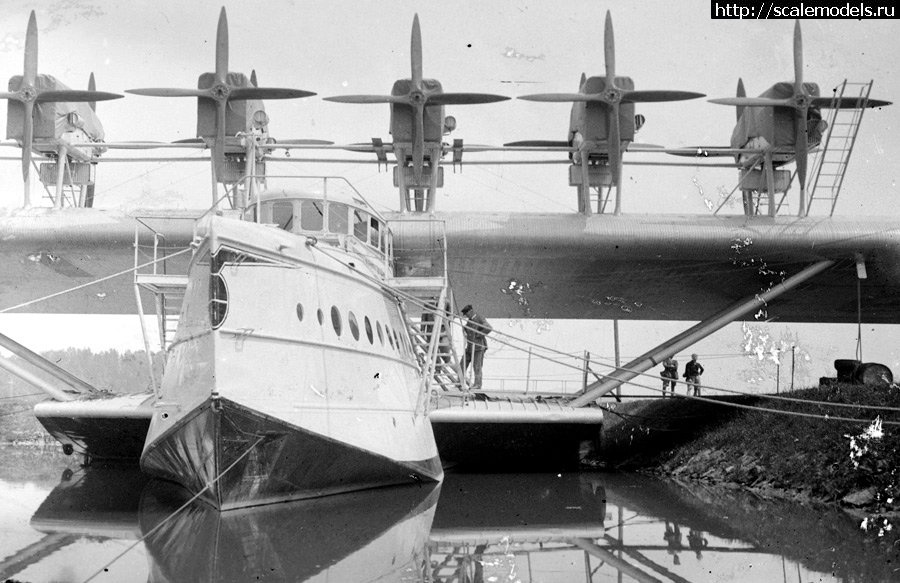

на модели форштевень (я очень извиняюсь за свой неправильный язык, но пытаюсь как могу) почти вертикальный, грань борт-днище совершенно не похожа на прототип (фото ниже)
данное фото было опубликовано в зеркальном исполнении - якорный клюз с ПРАВОЙ стороны, а не слева - на модели он отсутствует.
вогнутость обшивки в носовой части модели... ну не знаю... не вижу я такого...
и вообще шпангоуты - 58-55 не имеют искривления в нижней части. Небольшое отклонение от прямой линии начинается только с 54 шпангоута на незначительном участке примыкающем к грани борт-днище
килевая балка отсутствует
иллюминаторы
"большие" иллюминаторы на прототипе по замеру фото укладываются в вилку 40-45см в диаметре
(5.5-6.2мм в 1/72) на модели ровно 5мм, но зато выдержан шаг между иллюминаторами - 9.2мм на модели и 9.4мм в пересчете на масштаб у прототипа.
досадное недоразумение с числом иллюминаторов от двери в сторону носа
- их 12 (( против 11 на прототипе
соответственно все иллюминаторы смещены вперед и начинаются "сразу"
"малые" иллюминаторы
в носовой части они должны размещаться не под "большими", а ближе к шпангоуту по ходу движения -
в хвостовой части "малые" иллюминаторы расположены однотипно по обоим бортам, но на самолете их 5 (схема 3-1-1), а на модели 4 (3-1...)
хвост
отсутствуют ребра жесткости на нижней поверхности -
задний срез корпуса - на прототипе почти вертикальный, на модели с наклоном в сторону носа (нижняя точка выступает)
вроде всё, чего нарыл - сказал.
мелочёвки расположенной по корпусу не касался, только прошелся по грубым, формообразующим элементам.
Серьёзная заявка - удачи
Какой борт планируется? Машины отличались, причем один борт в разное время мог выглядеть по-разному.
выбор (пожелание) на фото -
- со световыми люками, но без иллюминатора под крылом
руль - трапеция, пропеллеры 4-2 лопастные
буду признателен за любые подсказки
за миллиметрами не гонюсь, устроит чисто визуальная похожесть
на сегодня это вопросы по корпусу
я в данное время пробую внести изменения в надводную часть корпуса и надеюсь (очень) в выходной добавить фото в ветку форума.
по подводной части не очень нравится редан, как он выполнен на модели и само днище чисто визуально (можно сравнить приведенную фотографию самолета и фото корпуса модели) -
на самолете боковая стенка редана как клин - грани резкие, ровные, равномерное увеличение высоты + не очень уверен, но кажется, что внешнее ребро редана несколько выступает над поверхностью обшивки....
Всем привет
чтоб молчание не вызвало подозрения об отказе от проекта в немногих словах о чем сделано и почему сделано меньше чем хотелось ((
Прежде чем вмешиваться в геометрию корпуса, я попробовал уточнить - где именно заложена погрешность
В описании конструкции самолета есть фраза о том, что параллельно киль-балке, справа и слева на расстоянии 0.9м и 1.58м были установлены кильсоны.
Столь точная информация позволила отмасштабировать фотографии шпангоутов по посадочным местам.
В программа Автокад - на форуме она уже было обсуждение по использованию программы для рисования масок, про маски не скажу, а вот по работе с чертежами или изображениями программа очень помогает.
Команда "Выровнять" позволяет привязать объект по контрольным точкам и при этом происходит перерасчет всех остальных элементов чертежа.
Изготовив пару шаблонов я приложил их к корпусу модели. Результат несколько превзошел мои ожидания -
то, что модель ассимитричная (правая половина корпуса на 2мм шире левой, но при таких размерах самолета это особо в глаза не бросается) это было мелочью - модель на 4мм шире в верхней части и на 10мм корпус выше чем должен был быть.
Никакими косметическими средствами получить похожесть корпуса на прототип уже не получалось.
Поэтому я изготовил 11 шаблонов в пластике, распечатал отстроенный по шаблонам контур корпуса, а сам корпус порезал на части (в этом месте я допустил грубую недоработку, но понял это позднее...)
под контуром пунктиром обведен контур корпуса модели.
далее часть корпуса была удалена и ликвидирована ассимитричность - штриховкой обозначена удаленная часть
так же были удалены окончания редана и поплавка, срезана нижняя часть носа.
половинки корпуса были закреплены поверх схематичного чертежа на ровном листе фанеры, сразу были добавлены две киль-балки, вырезанные из тамиевского тонкого пластика.
сами корпуса были закреплены - за базовую поверхность взята верхняя плоскость корпуса.
С помощью шаблонов и эпоксилина на корпусе модели были вынесены контрольные сечения.
На следующем этапе - заполнение промежутков эпоксилином я увидел свою ошибку - ближайший от носа лодки шаблон был выполнен по 55-ому шпангоуту, корпус модели был подогнан под шаблоны, но сама верхняя часть корпуса была мною оставлена без изменений, а надо было и её срезать, т.к. нос лодки имеет заостренную форму, а не оживальную, как на модели... ((
На сейчас вид у модели страшненький, наношу шпаклевку, затем шлифую, контрольные замеры, следующий слой и по новой....
насчет листового пластика - Барабара сделал бы наверняка, я не смогу, только если хвост.
на сейчас, вывел, но не вылизал обводы левой половины корпуса + она же после грунтовки
(линия между бортом и реданом - линия крепления листов к кильсонам)
никаких дыр/углублений нет - так при шлифовке проявляется внутренняя текстура эпоксилина.
каким бы утюгом прототип не выглядел, но вот такого беременного брюха, кривого редана и изогнутого поплавка у него не было
носовая часть -
заменена полностью.
нижняя часть лодки покрыта тонким слоем белой грунтовки для выделения дефектов поверхности
высота корпуса уменьшена, изменен угол наклона борта, сформирован уступ на переходе редан-поплавок
обводы носовой части - с оживальной переделаны на заостренную -
при взгляде сверху, даже при большом угле, видна нижняя часть днища перекрываемая далее выступающим бортом корпуса
задняя часть -
сформирован поплавок, изменена на заостренную, треугольную форму задняя часть корпуса
-------------------
правую половину корпуса - формирую верхнюю часть.
расшивка и клепка по корпусу на модели не предполагается, листовый эффект показать попробую.
чтобы как-то разнообразить место приложения усилий (корпус начинает надоедать... )
посмотрел спонсоны, как следующий объект для сборки
по спонсонам буквально несколько замечаний - это спонсоны "раннего" типа установленные на До-Х с моторами Юпитер. Отличительная особенность - крепление внешнего подкоса зрительно совпадант с двенадцатым (по счету от корпуса) ребром жестокости. Внешняя стенка спонсона расположена на расстоянии равном шагу между ребрами жесткости -
в октябре 1930 года при установке двигателей Conqueror ширина спонсонов была увеличена зачет добавленных внешних секций -
теперь между внешней стенкой спонсона и крайним ребром жесткости есть вполне приличный просвет. В носовой-средней части спонсона добавлено тринадцатое ребро поверх обшивки.
мелкие отличия модели от прототипа - из 12 одинаковых ребер жесткости данных на модели на прототипе второе и третье были короткие, только в передней части спонсона (см. первое фото по спонсону), пятое и девятое были в два раза крупнее -
- на фото спонсон "образца июня 1931 года" - добавлена пластина к внешней стенке, она возвышается над верхней обшивкой спонсона перекрывая контур подкоса.
не показаны лючки на верхней обшивке - их хорошо видно на первых двух фото.
обшивка спонсона на прототипе выступала за заднюю стенку, на модели срез ровный
и самое больное - если посмотреть на боковые стенки спонсона модели, а потом на фото самолёта, видно что радиус передней кромки завышен почти вдвое, верхняя часть излишне выпуклая
