S.E.5a Revell 1/72 ГОТОВО

Репутация: +49 · Ср Янв 31, 2018 1:59 am

в 48 сложная модель а уж в 72 ....
как говорится бог в помошь! погляжу
есть такая книжка - если чего нужно для супер детальности подскажу

Репутация: +963/-1 · Ср Янв 31, 2018 1:28 pm

Dupon писал(а):

если чего нужно для супер детальности подскажу

С удовольствием воспользуюсь таким предложением
Вижу работу так:
С Вас фото/схема мелочевки левого борта - с меня работа. Когда решим остановиться, переходим к правому. Потом крыло.

Пока сделано :
Трубы отделил от фюзеляжа. Кронштейны для них имитирую тянутыми литниками сверху и полосками пластика снизу.
Под сомнением вырезы на трубе. Думаю просто накрасить имитацию прорезей/отверстий.
Линию перехода капота в ткань, имитированную наружной расшивкой перерезал на внутреннюю, потом наклеил сверху полоску дошипласта.
Кажется, перемудрил. Можно было накрасить через маски более светлым потом, с учетом масштаба?
Слепил имитацию складок(потом подсгладится грунтом).
Слепил и думаю, может убрать? Грубо смотрится

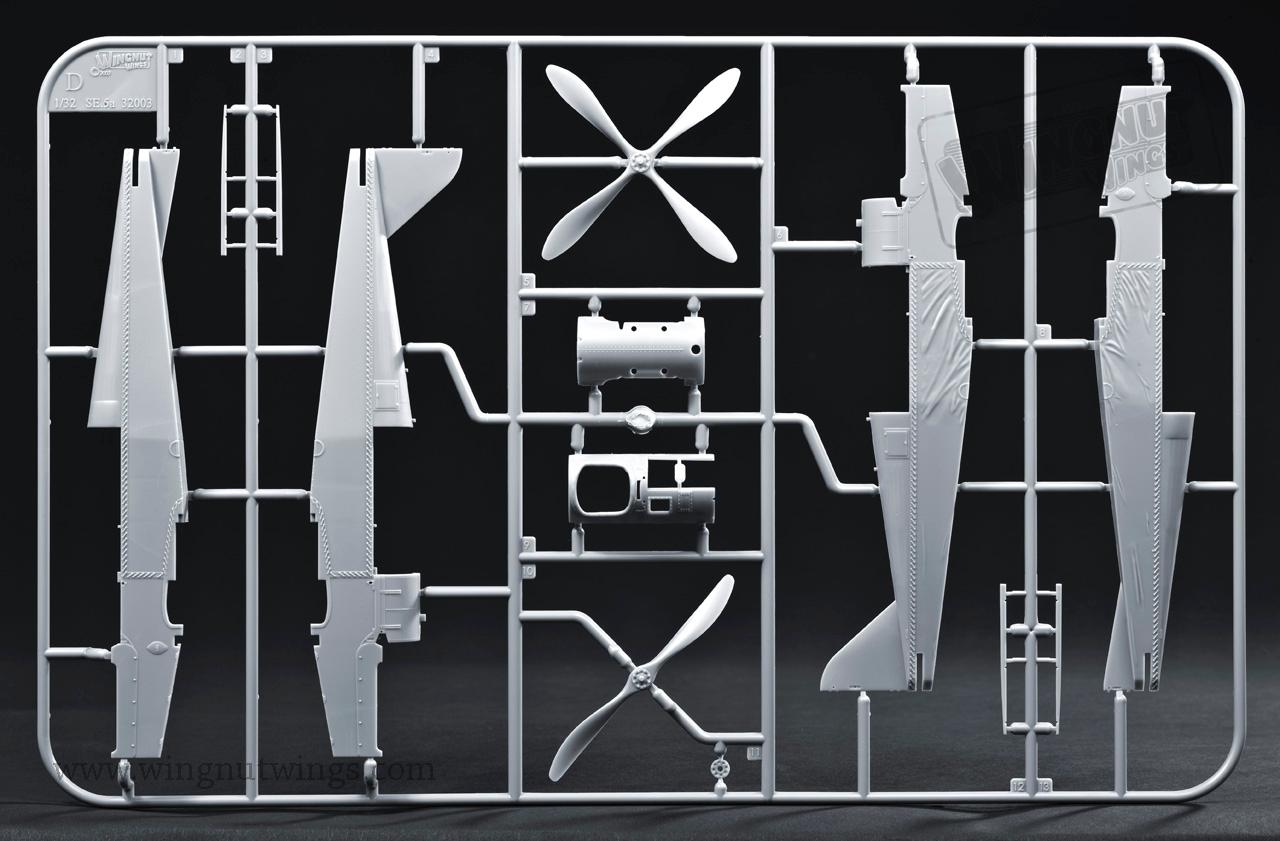

Вингнат дают два фюзеляжа... С провисами и без.
http://www.wingnutwings.com/ww/v6284CC78/www/products/model_kitsets/32003/assembled_m odels/32003%201~32%20SE.5a%20Hisso%200132003D%20D%20sprue%20view%20a.jpg

Вот Wingnut - отличается от модели.

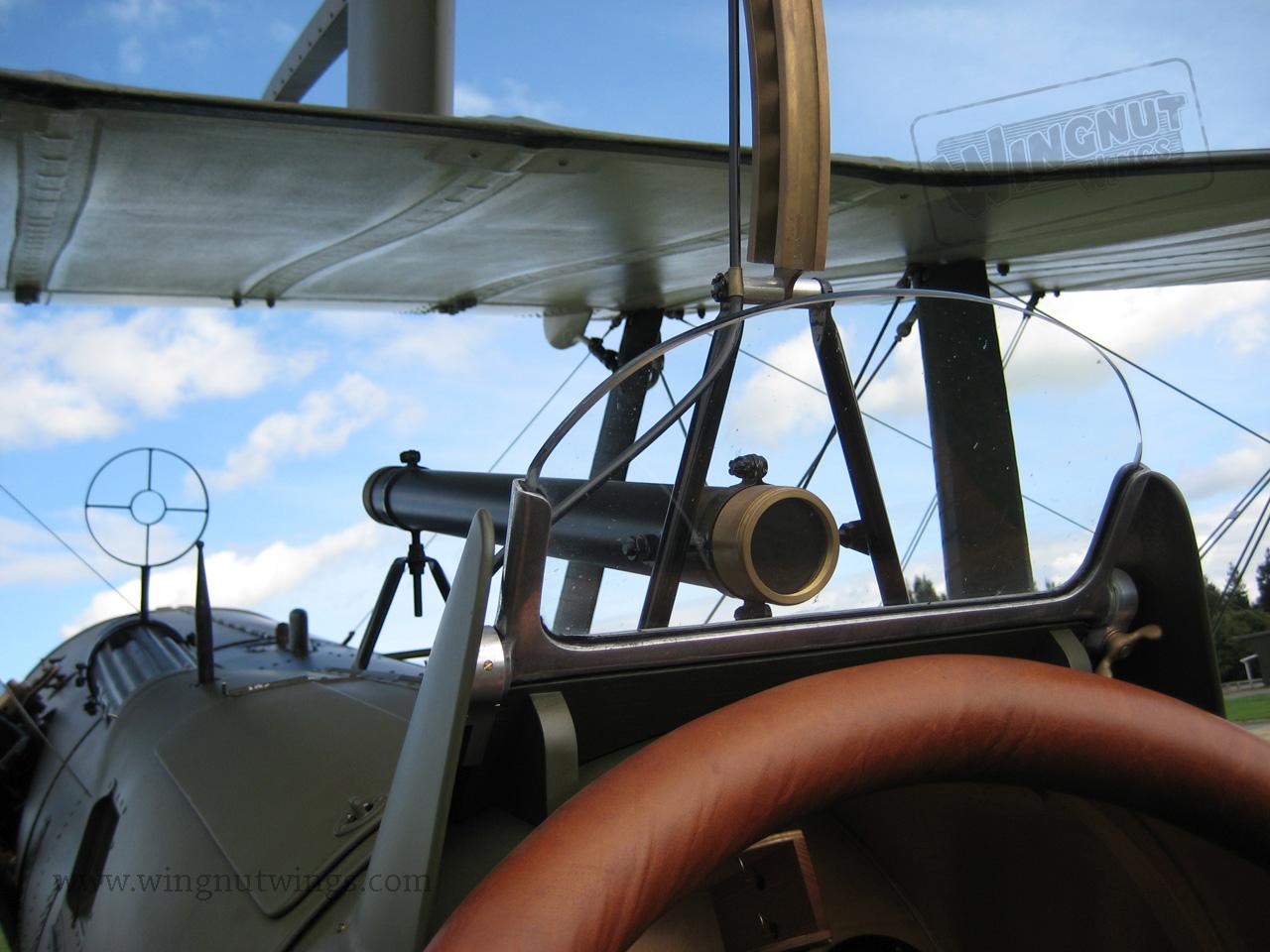

http://www.wingnutwings.com/ww/v6284CC78/www/products/model_kitsets/32003/colour_phot os/SE.5a%20F5690%20-TVAL%20SE.5A-1%20WA19%20%2811%29.jpg
Капот от козырька до радиатора другой, как и расположение лючков, крепление стекла. Прицел можно делать только кольцевой или обязательно оба?

Репутация: +852/-1 · Ср Янв 31, 2018 2:24 pm

pirovskikh Прицелы-оба. На прототипе оба видны.

Репутация: +963/-1 · Ср Янв 31, 2018 4:27 pm

Вырезал выходное отверстие для воздуха.

Перед ним должно быть несколько прямоугольных пазов.
Вырезать весь низ и сделать пластину заново? (движка нет)
Или краской имитировать?

Репутация: +852/-1 · Ср Янв 31, 2018 5:42 pm

Репутация: +436/-7 · Ср Янв 31, 2018 6:23 pm

Цитата:

Капот от козырька до радиатора другой, как и расположение лючков, крепление стекла

Ревелл - старый. Моогли накосячить. Опять же - очен сильно ошибается тот, кто считает, что у этой пташкки было всего два аврианта капотов (при том, что на них, на вскидку 6 типов двигателей могло быть установленно). И, кажется, мои предупреждения о том, что на прототипе установлен не "Испано" мало кого интересуют.

Репутация: +963/-1 · Ср Янв 31, 2018 6:26 pm

Выкину штатную декаль, только скажите, как покрасить под эту матчасть

Добавлено спустя 1 минуту 21 секунду:

Подсматриваю матчасть здесь
https://forum.largescalemodeller.com/topic/155-wingnut-wings-se5a/

Репутация: +535 · Ср Янв 31, 2018 7:51 pm

pirovskikh писал(а):

Вырезал выходное отверстие для воздуха.

Перед ним должно быть несколько прямоугольных пазов.
Вырезать весь низ и сделать пластину заново? (движка нет)
Или краской имитировать?

Я бы попробовал имитировать декалью.

Репутация: +12/-1 · Ср Янв 31, 2018 8:05 pm

https://cloud.mail.ru/public/2caq/aauJfj8ZY
Здесь то, что я насобирал

http://www.adf-gallery.com.au/gallery/SE-5A/000_148_070_A2_SE_5A_front

http://war-arms.info/aviatsiya/samoleti-pervoy-mirovoy/istrebiteli/velikobritaniya/is trebitel-s-e-5.html

здесь фотки

Репутация: +963/-1 · Ср Янв 31, 2018 11:09 pm

Вроде 4 отверстия?

Пойдет?

Подошла дочка, пришлось и для нее что-то вырезать Smile

Репутация: +542/-1 · Ср Янв 31, 2018 11:17 pm

pirovskikh писал(а):

.....
Пойдет?

Лучше,чем на прототипе Very Happy

Репутация: +49 · Чт Фев 01, 2018 3:02 am

вроде к вашей самый близкий из того что есть это вот этот

а это чисто австралийский

Репутация: +436/-7 · Чт Фев 01, 2018 12:29 pm

Не соответствуют эти проекции прототипу.

Репутация: +963/-1 · Чт Фев 01, 2018 12:35 pm

Пластина вчера была вживлена и пришпаклевана. Забыл пятое более короткое отверстие между стойками. Потом врежу. Или забью Smile

Прорезал лючок над приборкой. Он со стеклом должен быть?
Козырек над пулеметом Ревелл не дал. Он обязателен?

Репутация: +49 · Пт Фев 02, 2018 12:06 am

Нечаев писал(а):

Не соответствуют эти проекции прототипу.

извиняйте
а этот то какой ранний, средний или поздний?

Репутация: +436/-7 · Пт Фев 02, 2018 1:50 am

Не было их среднепозднеранних. Смотрим, где на проекциях вал винта. Заметно ниже линии выхлопных патрубков. И где - на прототипе. Наровне практически. Писал же, что на прототипе стоит не "Испано" а "Эддер". А на "гадюках" стоял редуктор. Оттуда и вал вверх ушел. Я этот момент разобрал в обсужденииэдиковского поделия в 48-ом, подробно и с картинками.

Репутация: +49 · Пт Фев 02, 2018 3:17 am

с эдером в Кагеро нет модификации (даже в таблице выпусков основных модификаций не упоминается)
типа это какой-то поздний в малом количестве видимо был (там пишут что были ранние поздние и промежуточные Confused

)

Добавлено спустя 15 минут 57 секунд:

получается боковик в целом соответствует но только кроме вала винта (так это фигня - радиатор с мотором нуженж для понимания детализации фронтального вида)

гдеж ее (проекцию боковика) найдешь со всеми модификациями эдера....их там куча была...

Добавлено спустя 9 минут 12 секунд:

ну вот - 2 минуты и готово - с Эддером

Репутация: +963/-1 · Сб Сен 22, 2018 1:55 am

Надо уже доделывать...

Может, расчалки натянуть сейчас? До установки верхнего крыла?

Репутация: +743 · Вс Окт 21, 2018 7:32 pm

Строить будем, или...

Репутация: +963/-1 · Вс Окт 21, 2018 9:14 pm

badger
Дык дек нету ;(
Видимо, была вложена в доплнительную бумажку с советами пластик не есть и клей не пить, которую кладет Ревел в каждую коробку. Ну и вместе с ней ушла в помойку.
Подходящих ОЗ нет.
