Лагг-3 с пушкой НС-37 ВЭ/Дако 1/72

Репутация: +387/-13 · Ср Авг 31, 2022 11:48 pm

У фиников один из ЛаГГов вроде как с металлическим входом радиатора был. Похоже это был LG-3:

Репутация: +343/-8 · Чт Сен 01, 2022 12:15 am

Труфанов_Сергей писал(а):

У фиников один из ЛаГГов вроде как с металлическим входом радиатора был. Похоже это был LG-3:

Среди всех этих споров, ты, Сереж, дал самое главное - вид входа этого радиатора спереди. Теперь по нему буду перекраивать исходник.
Спасибо! )))

Репутация: +0 · Чт Сен 01, 2022 8:17 am

romanmec писал(а):

Теперь по нему буду перекраивать исходник.

Сергей забыл прикрепить фото LG-3в "состоянии поставки".

Очевидно, что форма входа ВЗ - целиком творчество чухонцев.

Репутация: +62/-2 · Чт Сен 01, 2022 9:45 am

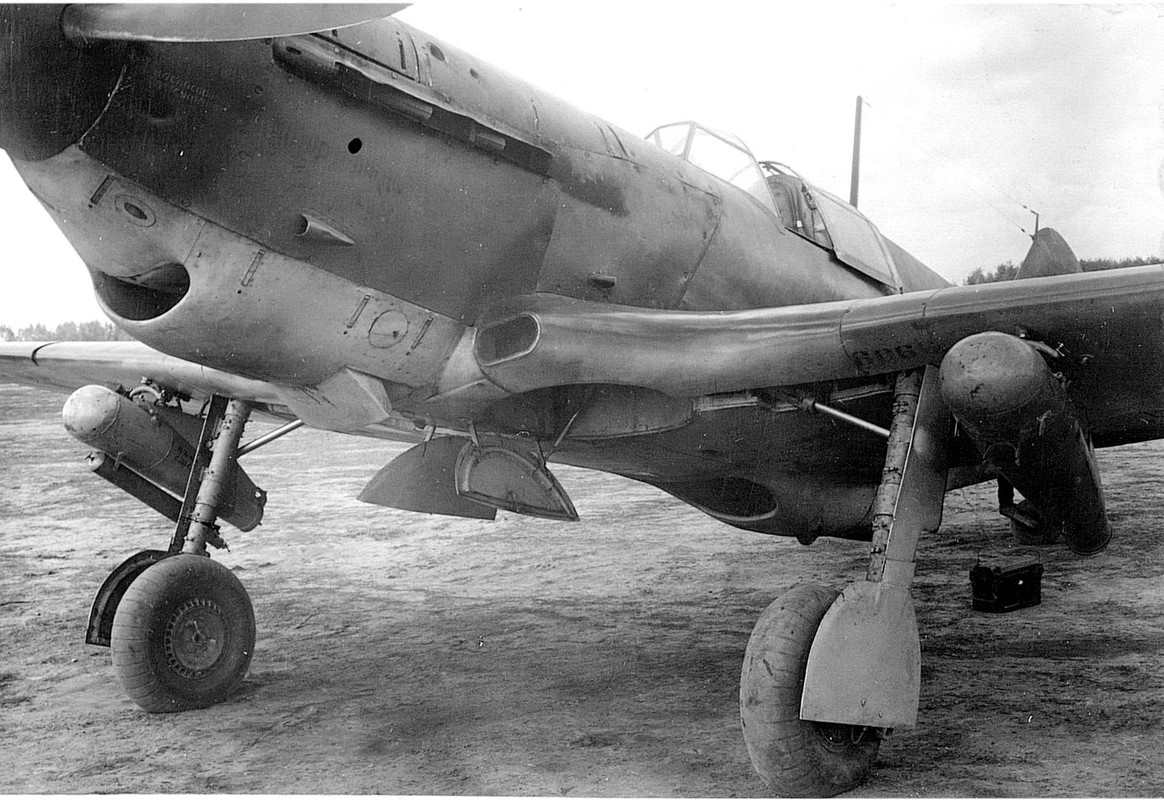

Всё-равно форма подковообразная, не прямоугольная, внимательно смотрим на предыдущую фотку 33 серии, что я прикреплял на предыдущей страничке и вот эту 29 серии, Сергей правильно фотку дал, подковообразную форму видно, прямоугольной в упор нет:

Репутация: +387/-13 · Чт Сен 01, 2022 10:12 am

прохожий1917 писал(а):

[Очевидно, что форма входа ВЗ - целиком творчество чухонцев.

Да, судя по состоянию самолета - кружок "сделай сам" по-фински

Репутация: +0 · Чт Сен 01, 2022 10:14 am

SergeyZhuravlev
Это машина то ли 28-й то ли 29-й серии проходившая совместные испытания
НИИ ВВС-ЛИИ с "насадками водорадиатора предложенными НИИ ВВС". Для
особо одаренных повторю - на LG-3 финики самостоятельно восстанавливали
корзину водорадиатора. Что в серии на заводе было - вопрос, тем более,
что в Тбилиси чудить не стали.

Самолет 60-й серии:

Репутация: +62/-2 · Чт Сен 01, 2022 11:19 am

прохожий1917 писал(а):

SergeyZhuravlev
Это машина то ли 28-й то ли 29-й серии проходившая совместные испытания
НИИ ВВС-ЛИИ с "насадками водорадиатора предложенными НИИ ВВС". Для
особо одаренных повторю - на LG-3 финики самостоятельно восстанавливали
корзину водорадиатора. Что в серии на заводе было - вопрос, тем более,
что в Тбилиси чудить не стали.
Самолет 60-й серии:

Как бы финны не восстанавливали, но вход водорадиатора у них не прямоугольный, а подковообразный, и совпадает и с 29 серией на фото, что я прикрепил, и с этой фоткой, хоть и немного мутноватой, но видно-же, что ни с 60-й серией не бьётся, ни с ранними вариантами:

Для целей моделирования этого вполне достаточно, чтобы построить похожую модель.

Репутация: +0 · Чт Сен 01, 2022 11:37 am

SergeyZhuravlev
Во-во! Кроме мутных фото, где видно что-то непонятное ничего и нет.
Как чухонь борт 57 восстанавливала к 21 иап никаким боком не относится.
А во почему на 31-м заводе не стали делать такие насадки и что видно на
фото с б/н 52 вы ответить и не пытаетесь. Круглый или прямоугольный или
то и другое вперемешку - ответа нет.
Я думаю, что 21-й завод ставил полукруглые насадки. Видимо это позволило
упростить конструкцию трех или четырех шпангоутов и возможно унифицировать
их с аналогичными на ЛаГ-5.

Репутация: +62/-2 · Чт Сен 01, 2022 11:43 am

прохожий1917 писал(а):

Я думаю, что 21-й завод ставил полукруглые насадки. Видимо это позволило
упростить конструкцию трех или четырех шпангоутов и возможно унифицировать
их с аналогичными на ЛаГ-5.

Правильно думаете. Их часто ломали - при вынужденной посадке сносился именно входной насадок, имея ремкомплект, его не выклеивали, а просто заменяли новым и вперёд! Просто не надо заморачивать топикстартера, пусть делает похоже металлический насадок и всё...

Репутация: +343/-8 · Чт Сен 01, 2022 11:49 am

SergeyZhuravlev писал(а):

прохожий1917 писал(а):

Я думаю, что 21-й завод ставил полукруглые насадки. Видимо это позволило
упростить конструкцию трех или четырех шпангоутов и возможно унифицировать
их с аналогичными на ЛаГ-5.

Правильно думаете. Их часто ломали - при вынужденной посадке сносился именно входной насадок, имея ремкомплект, его не выклеивали, а просто заменяли новым и вперёд! Просто не надо заморачивать топикстартера, пусть делает похоже металлический насадок и всё...

В спорах рождается истина.
Спасибо за информацию и подсказки, коллеги.

С Сергеем согласен - для воспроизведения в 72-м этих данных вполне хватает Very Happy

Но учитывая мою криворукость ... что выйдет, то выйдет.

Репутация: +0 · Чт Сен 01, 2022 12:03 pm

SergeyZhuravlev
Не стоит за других решать, что им думать и тем более делать.
Ваши безапелляционные и по сути кроме домыслов ничем не
подкрепленные суждения особой ценности не представляют.
Найдите фото или документы, тогда и можно будет что-то
утверждать. И не надо сказки про замену тоннеля водорадиатора
рассказывать. В книге по ремонту ЛаГГ-3 полноценная технология
восстановления расписана. С ремонтом шпангоутов и выклеиванием
скорлупы обшивок.

Кстати. не вы ли на предыдущей странице выкладывали "достаточную
для моделирования" чешскую хрень, где насадок изображен и вашим и
нашим?

Репутация: +62/-2 · Чт Сен 01, 2022 12:11 pm

прохожий1917 писал(а):

Ваши безапелляционные и по сути кроме домыслов ничем не
подкрепленные суждения особой ценности не представляют.

Спасибо! Ваше мнение очень ценно для меня. Cool

Ага щас, я уже ломанулся за детальными документами и цветными фотками в высоком разрешении для постройки копии в масштабе 1 к 1 с прямоугольным насадком водорадиатора... Very Happy

Оставьте свои амбиции при себе, лучше делом займитесь.
А ещё я с вашего высочайшего позволения и моих домыслов порекомендую топикстартеру, кроме своих наблюдений по представленным вами любезно фото покрасить интерьер кабины в светло-серый цвет... Very Happy

Репутация: +0 · Чт Сен 01, 2022 12:16 pm

SergeyZhuravlev
Я уж как-нибудь сам решу, чем заниматься, без ваших советов.

Репутация: +199/-4 · Чт Сен 01, 2022 1:36 pm

SergeyZhuravlev
прохожий1917
Ваши мнения ценны и интересны. Не ругайтесь только. Это неинтересно и не ценно.

Репутация: +59 · Чт Сен 01, 2022 9:46 pm

прохожий1917 писал(а):

romanmec писал(а):

Теперь по нему буду перекраивать исходник.

Сергей забыл прикрепить фото LG-3в "состоянии поставки".

Очевидно, что форма входа ВЗ - целиком творчество чухонцев.

...Вы уж извините за мнение, но чухонцы (финны) - люди дотошные и бережливые и не идиоты вроде..., что на заводе советском изготовили (а оно ж таки работает!), то, скорее всего, и воссоздали, согнули назад этот кусок люмина, или по размерам такой же изготовили,... да и лично я, как инженер, так бы и поступил, а Вы бы нет?...

Репутация: +343/-8 · Пт Сен 02, 2022 12:00 am

Срезал лишний пластик, чтобы привести форму радиатора в нужный вид. Осталось сточить округлость снизу.

Репутация: +37 · Сб Сен 03, 2022 10:57 pm

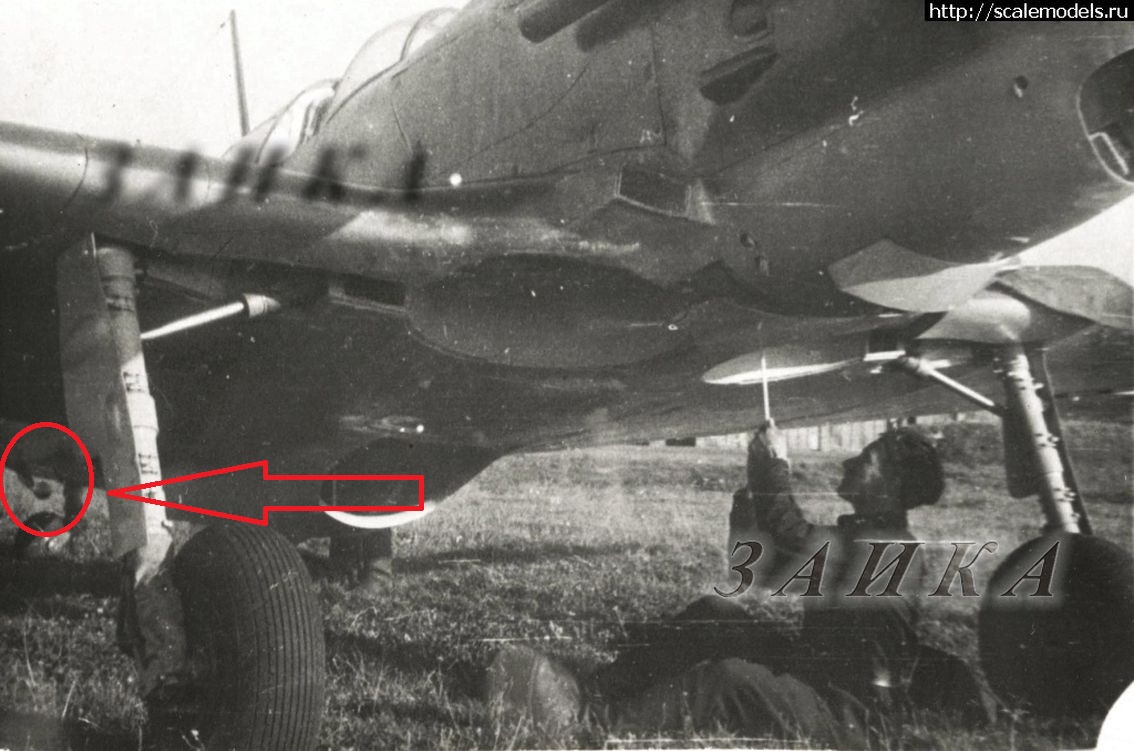

Наброшу чтоль.... 1я АРБ , лето 1942го.

Репутация: +0 · Сб Сен 03, 2022 11:18 pm

Нее! это самолет 7-й и далее серии. Вон балансир торчит.
Тоннель соответственно деревянный.

Репутация: +343/-8 · Сб Сен 03, 2022 11:22 pm

заика писал(а):

Наброшу чтоль.... 1я АРБ , лето 1942го.

Фото классное!

Продолжил - наклеил травленный силовой набор в кабину.

Репутация: +663/-2 · Сб Сен 03, 2022 11:46 pm

заика писал(а):

Наброшу чтоль.... 1я АРБ , лето 1942го.

Что-то у него заборник маслорадиатора какой-то странный, или это меня глючит Confused
