VK.4502(P) (Panzerkampfwagen Tiger P2, Typ-180)
После неудачи с прототипом VK.4501(P), доктор Порше начал работы по доводке своего проекта для производства в будущем. Для Porsche стало ясно, что простое усиление бронирования прототипа VK.4501(P) не позволят ему соответствовать требованиям, предъявляемым к будущим танкам. В новом проекте, в своём постоянном желании достичь невиданных ранее характеристик, Порше предложил четыре варианта двигателей, два варианта привода (электрический и гидравлический) и два варианта корпуса (с расположением башни впереди - Vorne, и с расположением башни сзади - Hinten). Изначально получивший обозначение Typ 180, танк вырос в серию из пяти машин:
- Typ 180A: Электрический привод с бензиновым двигателем Porsche Typ 101/3
- Typ 180B: Электрический привод с бензиновым двигателем Porsche Typ 101/4
- Typ 181A: Гидравлический привод Voith II с бензиновым двигателем Porsche Typ 101/3
- Typ 181B: Гидравлический привод Voith II с дизелем Porsche Deutz Typ 180/1
- Typ 181C: Гидравлический привод Voith II с дизелем Porsche Deutz Typ 180/2
Башня для VK.4502(P) была разработана после того, как Porsche доложил, что орудие 8.8cm Flak 41 невозможно установить в башню VK.4501(P). К 7 мая 1942 года разработка башни была практически завершена. Скруглённый перед башни должен был уменьшить площадь возможного поражения. Также такая форма передней плиты башни не имела так называемой "снарядной ловушки", которая присутствовала на Tiger II с башней Henschel. На VK.4502(P) в сочетании с конструкцией корпуса (во всяком случае в варианте с передним расположением башни) удалось ликвидировать этот недостаток.
Отправка в производство VK.4502(P) была подписана в апреле 1942 года. Изначально было заказана серия из 200 корпусов и 200 башен, первые четыре из которых должны были быть готовы к октябрю 1942 года. Однако по итогам испытаний прототип Порше был отклонён. Основной причиной являлась сложная электрическая трансмиссия танка, требовавшей большое количество дефицитных материалов (в частности, меди). В ноябре 1942 года все контракты, относящиеся к VK.4502(P) были аннулированы. Тем не менее, работа над проектом продолжалась ещё до середины 1944 года. Но в конечном счёте лишь башни от этого проекта стали устанавливаться на серийных Tiger II и так и назывались: башни Porsche.
Китография моделей
1/35
Accurate Armour 1/35 VK.4502(P)V
Производитель: Accurate Armour
Индекс производителя: K21V
Технология: Смола, Белый металл
Смоляная модель конца 1990-х годов. Обладает не самой богатой деталировкой. Качество литья смолы и литья металла - весьма среднее. В комплекте идёт плата травления. Смоляные гусеницы даны несколькими отрезками. Неверен угол наклона лобового бронелиста. Ещё один недостаток модели - высокая цена.
Ссылки:
Accurate Armour 1/35 VK.4502(P)H
Производитель: Accurate Armour
Индекс производителя: K21H
Технология: Смола, Белый металл
Модель VK.4502(P)V с изменённым корпусом.
Dragon/CyberHobby 1/35 VK.4502(P)V
Производитель: Dragon
Индекс производителя: 6613
Технология: ЛВД
Модель 2011 года. Имеет хорошую деталировку (всего состоит из 460 деталей), высокое качество изготовления. В наборе даны виниловые гусеницы, плата травления(с сетками на вент. решётки и крепежом инструмента) и точёный ствол. Корпус модели в общем копиен (за исключением того, что он уже примерно на 3мм, а ванна корпуса шире нужного примерно на 3-4мм), а вот башня дана от серийного Tiger II и отличается от той, что должна была бы быть на прототипах VK.4502(P). На левой стороне башни нет люка для выброса гильз. Впрочем если делать модель в варианте серийного танка - то серийная башня вполне уместна. Катки меньше в диаметре примерно на 1мм.
Ссылки:
Dragon 1/35 VK.4502(P)H
Производитель: Dragon
Индекс производителя: 6657
Технология: ЛВД
Модель 2011 года, основана на модели VK.4502(P)V, но имеет иную верхнюю часть корпуса. В наборе даны виниловые гусеницы и точёный ствол. В отношении копийности про эту модель можно сказать то же, что и про VK.4502(P)V.
Ссылки:
- Cравнение с моделью от HobbyBoss на scalemodels
- Обзор на armorama
- Обзор на militarymodelling
- Обзор и модель на ipmsusa3
- Модель на modelingmadness
HobbyBoss 1/35 VK.4502(P)V
Производитель: HobbyBoss
Индекс производителя: 82444
Технология: ЛВД
Модель 2011 года. Уровень деталировки попроще, чем у модели от Dragon, но при этом частично представлен интерьер башни. в комплекте имеются травленые вент. решётки. Модель точнее по ширине корпуса, чем модель от Dragon, но при этом имеет сильно расширенную ванну корпуса(примерно на 9мм), а сам корпус длиннее оного у модели от Dragon на 4мм. Комплектуется ранней башней с лючком для выброса гильз. Мелочёвка на корпусе исполнена очень просто и ближе к деревянному макету танка. Грубо сымитированы сварные швы(а в кормой части они и вовсе отсутствуют), вентиляционные решетки на корпусе сделаны проще, чем на модели от Dragon. Отсутствуют надгусеничные полки. Лобовой бронелист имеет неверный угол наклона. На башне может встретиться облой. Траки так же отлиты весьма средне.
Ссылки:
HobbyBoss 1/35 VK.4502(P)H
Производитель: HobbyBoss
Индекс производителя: 82445
Технология: ЛВД
Модель 2011 года, от модели VK.4502(P)V отличается только верхней частью корпуса.
Ссылки:
1/72
5MHobby 1/72 VK.4502(P)V
Производитель: 5MHobby
Индекс производителя: 72001
Технология: Смола
5MHobby 1/72 VK.4502(P)H
Производитель: 5MHobby
Индекс производителя: 72011
Технология: Смола
Dragon 1/72 VK.4502(P)H
Производитель: Dragon
Индекс производителя: 7493
Технология: ЛВД
Модель заявлена на декабрь 2012 года.
TP Model 1/72 VK.4502(P)H Typ 180
Производитель: TP Model
Индекс производителя: 7238
Технология: Смола
1/76
Milicast 1/76 VK.4502(P)V
Производитель: Milicast
Индекс производителя: G140
Технология: Смола
Афтермаркет
1/35
Фототравление

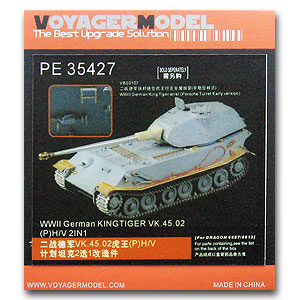

Voyager Model 1/35 VK.4502(P) Detail Set
Производитель: Voyager Model
Индекс производителя: 35427
Набор для деталировки модели от Dragon.
Ссылки:
Смоляные наборы
Cromvell Models 1/35 VK.4502(P)H Conversion
Производитель: Cromvell Models
Индекс производителя: CA43
Набор для конверсии модели Pz.Kpfw.VI Tiger II в VK.4502(P)H. Судя по всему снят с производства.
Zitader 1/35 VK.4502(P)V Conversion
Производитель: Zitader
Индекс производителя: 3561
Набор для конверсии модели Pz.Kpfw.VI Tiger II в VK.4502(P)V. В набор входят смоляные корпус и некоторые детали экстерьера.
Ссылки:

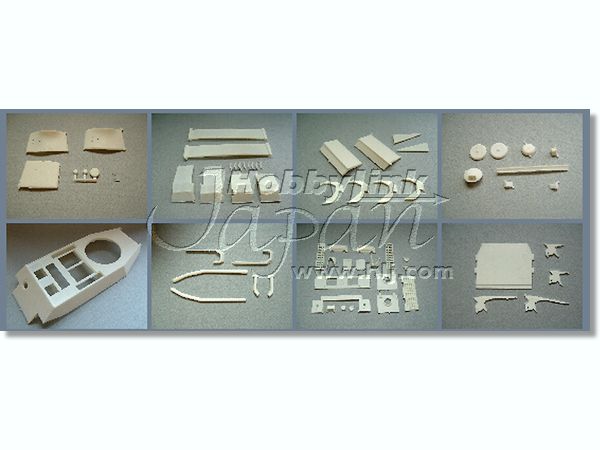

Zitader 1/35 VK.4502(P)H Conversion
Производитель: Zitader
Индекс производителя: 3581
Набор для конверсии модели Pz.Kpfw.VI Tiger II в VK.4502(P)H. В набор входят смоляные корпус и некоторые детали экстерьера.
Литература
Thomas L. Jentz & Hilary L. Doyle "Germany's Tiger Tanks: Vk45.02 to Tiger II", Schiffer Publications
