Советский истребитель и истребитель-бомбардировщик, первый в СССР истребитель второго поколения и первое детище ОКБ Сухого после реорганизации. Первый полёт в 1955 г., серийное производство с 1958 г. С появлением более манёвренного МиГ-21 переведён в истребители-бомбардировщики на смену лёгким дозвуковым МиГ-17.

На базе Су-7 создан первый в Союзе самолёт с изменяемой стреловидностью крыла — истребитель-бомбардировщик Су-17.

Варианты

С-1: первый опытный. Короткий нос с тупой кромкой, ПВД посередине; три пушки (две слева), узкие прямоугольные накладки на фюзеляж перед пушками; тормозные щитки без вырезки, антенны госопознавания встроены в гребни крыла; двигатель АЛ-7, затем АЛ-7Ф — с узкой форсажной камерой, поэтому узкая ХЧФ.
С-2: второй опытный, по сути — предсерийный. Слегка удлинён нос и фюзеляж; 2 пушки.
Су-7 (С-21) первых серий: по-прежнему тупая кромка ВЗ (до 4 серии) и нет гаргротов; кресло КС-1; накладки перед пушками узкие яйцевидные; тормозные щитки с вырезкой; гребни крыла без радиопрозрачных вставок.
Су-7 последних серий: удлинённый нос с острой кромкой и противопомпажными створками; двигатель АЛ-7Ф-1 и расширенная ХЧФ с "талией" (с 9 серии); кресло КС-2; 4 точки подвески, в т.ч. 2 "мокрые" под фюзеляжем, баки ПТБ-640, бомбы до 4×250, блоки НАР ОРО-57К.
Су-7Б (С-22): доработан в бомбардировщик. Новое оборудование, в т.ч. для ядерной бомбы; широкий ассортимент подвесок, в т.ч. ядерная бомба 244Н либо её имитатор ИАБ-500 (под фюзеляжем слева; справа при этом мог висеть ПТБ), бомбы / бомбовые кассеты / зажигательные баки до 4×500 кг, НАР С-3, С-5, С-21М, С-24; носовая опора шасси самоориентирующаяся нетормозная; поздние серии — с укороченными главными опорами и нейтральным стояночным углом, а также с двумя гаргротами.
Су-7БМ (С-22М): дальнейшее улучшение бортового оборудования; штанга ПВД смещена вправо; 2 гаргрота; кресло КС-2А, затем КС-3; носовое колесо тормозное самоориентирующееся; система "Сдув" с воздуховодом слева под фюзеляжем; 4 "мокрые" точки подвески (под крыло баки вешали через переходник, отклонявший их наружу от шасси), до 4 ПТБ (или 3 ПТБ + ЯБ/ИАБ); впоследствии — ещё 2 "сухие" точки кнаружи от гребней крыла (всего 6).
С-23: опытный Су-7 АЛ-7Ф для отработки лыжного шасси и управляемой передней стойки.
С-25: опытный Су-7Б для отработки системы сдува пограничного слоя (тема закрыта).
С-26: прототип Су-7БКЛ. Сменное лыжное шасси; двухкупольный тормозной парашют в основании киля; ракетные ускорители СПРД-110; управляемая передняя опора с увеличенным нетормозным колесом, выпуклые створки передней опоры.
Су-7БКЛ: колёсно-лыжный. Новые главные опоры шасси с убираемой лыжей, выпуклые створки основных опор; управляемая передняя опора с увеличенным нетормозным колесом, выпуклости на створках передней опоры; двухкупольный тормозной парашют в основании киля, отсюда перекомпонованный киль; накладки перед пушками широкие яйцевидные; ракетные ускорители СПРД-110; кресло КС-4; первые серии с 4 точками подвески, с 1969 — 6 точек; расширенный ассортимент подвесок, в т.ч. контейнер РЭБ СПС-141 "Сирень" (на левую внутреннюю подкрыльевую точку; справа для симметрии вешали блок УБ-16).
Су-7У: спарка на базе Су-7БМ и БКЛ, с оглядкой на Су-9У. НЧФ удлинена на 200 мм, новый фонарь на две кабины с двумя откидывающимися назад (а не сдвижными) крышками, задняя кабина с перископом; большой гаргрот по центру (+ 2 узких); киль с парашютом от Су-7БКЛ; шасси от Су-7БМ, основные опоры с усиленными тормозами; 4 точки подвески.
Су-7УМК: экспортная спарка с бортовым оборудованием по стандарту БМК.
Су-7БМК: экспортный вариант на базе фюзеляжа БКЛ (с его тормозным парашютом) и крыла и шасси БМ (без лыж, с плоскими створками главных опор, с неуправляемой тормозной передней опорой). Упрощённое оборудование, без возможности применения ядерного оружия; 6 точек подвески.

Китография моделей

1/48

Eduard 1/48 Су-7БКЛ/БМК

Производитель: Eduard

Индекс производителя: 1148

Технология: ЛНД

Варианты:

Су-7БКЛ, 20th Fighter-Bomber Regt, Czech People's Army
Су-7БКЛ, 20th Fighter-Bomber Regt, Czech People's Army
Су-7БМК, Egyptian Air Force
Су-7БМК, Iraqi Air Force
Су-7БКЛ, Soviet Air Force
Су-7БМК, 32 Sqn, Indian Air Force

Перепаковка модели от OEZ.

Ссылки:

Обзор на internetmodeler

ESCI 1/48 Су-7БКЛ

Производитель: ESCI

Индекс производителя: 4091

Технология: ЛНД

Перепаковка модели от OEZ.

Ссылки:

Обзор на modelingmadness

KP Models 1/48 Су-7БКЛ

Производитель: KP Models

Индекс производителя: 48011

Технология: ЛНД

Перепаковка модели от OEZ.

KP Models 1/48 Су-7БМК

Производитель: KP Models

Индекс производителя: 48021

Технология: ЛНД

Перепаковка модели от OEZ.

Ссылки:

Обзор (англ.) Сборка модели — ScaleModels

OEZ 1/48 Су-7БКЛ/БМК

Производитель: OEZ

Индекс производителя: 2

Технология: ЛНД

Ссылки:

Обзор на modelingmadness

1/72

KP 1/72 Су-7БКЛ

Производитель: KP models

Индекс производителя: 25

Технология: ЛНД

Ссылки:

Обзор на modelizm.pl.ua

KP Models 1/72 Su-7BKL Arabian Fighter

Производитель: KP Models

Индекс производителя: 72101

Технология: ЛВД

Переиздание модели от KP. Позиционируется как "арабский истребитель", хотя в южные страны поставлялся не он, а Су-7БМК (заметное отличие — другое шасси и его щитки). В этом издании лежит декаль и цветовые схемы для Египта (б/н 7649), Алжира (335) и Афганистана (420), при этом инструкция общая с чешским БКЛ. В комплекте идут ужасно сделанные блоки УБ-16 и УБ-32 по паре, ФАБ, 4 ПТБ-640. Нет стартовых ускорителей и креплений под них, нет ракет С-24.

Качество типичное для KP. Расшивка внешняя, но подробная и правдоподобная.

Грубые неточности и ошибки:

Центральное тело воздухозаборника дано без продольной перегородки (правда, её плохо видно)
Передняя ниша шасси не имеет боковых стенок и колодца в задней части под механизм выпуска
(!) Основные ниши и щитки шасси неправильной формы — на 3 мм короче (не доходят до фюзеляжа)
В основной нише нет рельефа в форме "паутины", есть только намёк расшивкой
Сопло чрезвычайно упрощено, не показан рельеф форсажной камеры, нет рассекателя пламени
На срезе сопла отсутствуют щитки, прикрывающие задние кромки стабилизатора и контейнер парашюта
Кабина примитивная, ванна собирается с трудом и не помещается
Опоры шасси сильно упрощены, передняя опора без подкоса и цилиндров поворота
Патрубки перепуска на компрессоре двигателя показаны одним намёком
Отсутствуют многие мелкие воздухозаборники, а остальные сделаны грубо

Пилить придётся очень много, но до недавнего времени выбора не было совсем. Да и сейчас конкретно БКЛ не делает больше никто.

Ссылки:

Модель на Scalemodels

KP Models 1/72 Su-7BKL Warsaw Pact

Производитель: KP Models

Индекс производителя: 72102

Технология: ЛВД

Второй вариант переиздания. Тот же пластик, что у "арабского", но декаль и схемы для СССР (27 белый), Польши (815 красный) и Чехословакии (6425) — реальных эксплуатантов БКЛ. Технички нет принципиально.

Те же достоинства и недостатки, что у вышеописанного арабского варианта.

Ссылки:

KP/Mastercraft 1/72 Су-7БКЛ

Производитель: KP/Mastercraft

Индекс производителя: K-73

Технология: ЛНД

KP/Mastercraft 1/72 Су-7БКЛ

Производитель: KP/Mastercraft

Индекс производителя: 075

Технология: ЛНД

KVZ 1/72 Су-7Б

Производитель: KVZ

Индекс производителя:

Технология: ЛНД

Перепаковка модели от Plasticart.

Master Modell 1/72 Су-7Б

Производитель: Master Modell

Индекс производителя: 1025

Технология: ЛНД

Перепаковка модели от Plasticart.

Modelsvit 1/72 Су-7

Производитель: Modelsvit

Индекс производителя: 72007

Технология: ЛНД

Первый, «истребительный» вариант с коротком носом без створок перепуска. Вооружён пусковыми устройствами ОРО-57К.

Modelsvit 1/72 Су-7Б

Производитель: Modelsvit

Индекс производителя: 72006

Технология: ЛНД

Modelsvit 1/72 Су-7БМ

Производитель: Modelsvit

Индекс производителя: 72001

Технология: ЛНД

Модель 2012 года. Обладает неплохой деталирокой, хорошей копийностью, внутренней расшивкой. Выпуск прекращён.

Ссылки:

Modelsvit 1/72 Су-7БМK

Производитель: Modelsvit

Индекс производителя: 72002

Технология: ЛНД

Модель 2013 года.

Ссылки:

Modelsvit 1/72 Су-7У

Производитель: Modelsvit

Индекс производителя: 72005

Технология: ЛНД

Ссылки:

VEB/Plasticart 1/72 Су-7Б

Производитель: Plasticart

Индекс производителя:

Технология: ЛНД

Модель 1961 года. Имеет очень плохую копийность. Контейнер тормозного парашюта указывает на вариант БКЛ или БМК, хоть и неправильной формы.

Ссылки:

1/144

Attack 1/144 Су-7Б

Производитель: Attack

Индекс производителя: 14408

Технология: ЛВД

Attack 1/144 Су-7БМК

Производитель: Attack

Индекс производителя: 14410

Технология: ЛВД

Attack 1/144 Су-7УМ

Производитель: Attack

Индекс производителя: 14411

Технология: ЛВД

Ссылки:

Обзор на modelingmadness

Афтермаркет

1/48

Декали

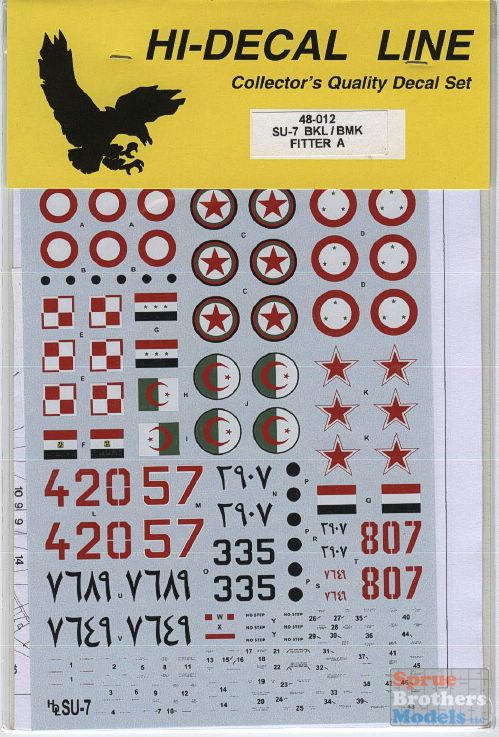

Hi-Decal Line Su-7BKL/BMK

Производитель: Hi-Decal

Индекс производителя: HD 48012

Колёса

Armory 1/48 Sukhoj Su-7B/BM/BMK wheels

Производитель: Armory

Индекс производителя: AR AW48006

Технология: смола

Armory 1/48 Sukhoj Su-7BKL wheels

Производитель: Armory

Индекс производителя: AR AW48007

Технология: смола

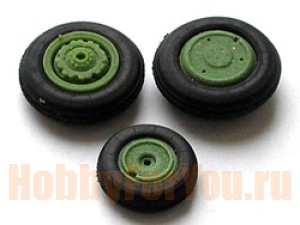

Экипаж 1/48 Колёса Су-7БКЛ/-17/-22

Производитель: Экипаж

Индекс производителя: EQG48047

Технология: смола + резиновые шины

Смола

Eduard Su-7 seat

Производитель: Eduard

Индекс производителя: 648024

Quickboost Su-7BKL Air intakes

Производитель: Quickboost

Индекс производителя: 48515

Quickboost Su-7 Air scoops

Производитель: Quickboost

Индекс производителя: 48149

Quickboost Su-7 Engine Ventilation Louver

Производитель: Quickboost

Индекс производителя: 48330

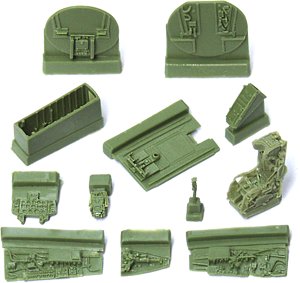

НеОмега 1/48 Кабина Су-7БМ/БКЛ

Производитель: NeOmega

Индекс производителя: NEO48008

Фототравление

Eduard Su-7BKL interior

Производитель: Eduard

Индекс производителя: 48407

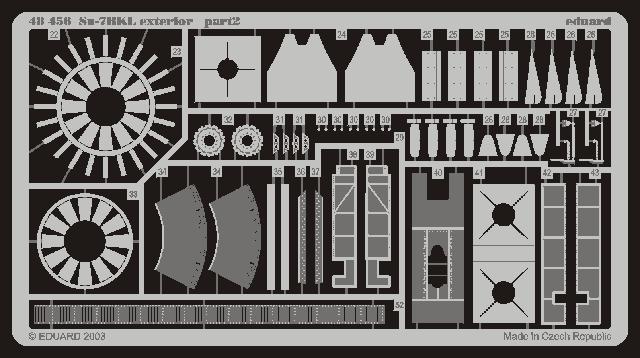

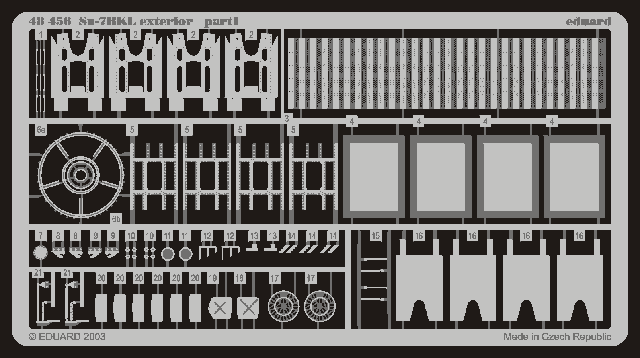

Eduard Su-7BKL exterior

Производитель: Eduard

Индекс производителя: 48456

Eduard Su-7BKL wheel well doors

Производитель: Eduard

Индекс производителя: 48457

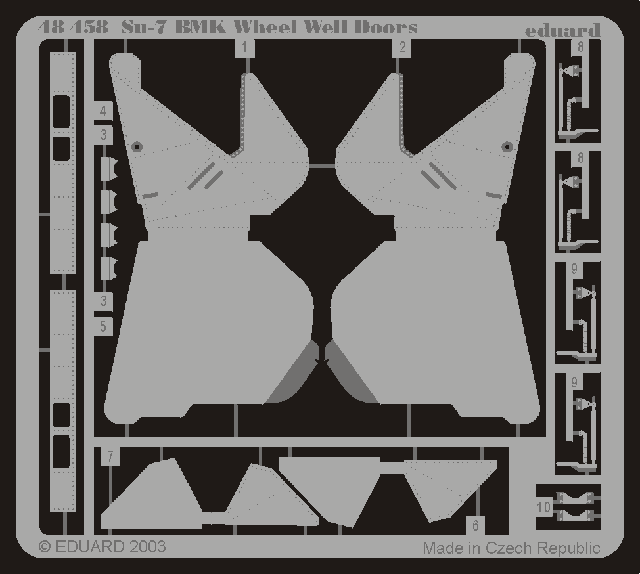

Eduard Su-7BMK wheel well doors

Производитель: Eduard

Индекс производителя: 48458

Eduard Big Ed Su-7

Производитель: Eduard

Индекс производителя: BIG4831

Комплект из всех 4 наборов фототравления и маски для окрашивания.

Прочее

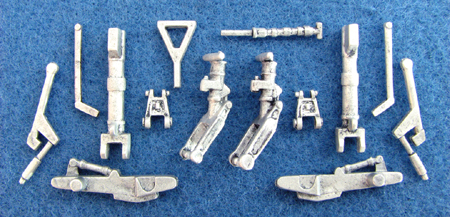

SAC Su-7, Su-22 Fitter Landing Gear

Производитель: Scale Aircraft Conversions

Индекс производителя: 48101

Технология: белый металл

1/72

Декали

Hi-Decal Line Su-7BKL/BMK

Производитель: Hi-Decal

Индекс производителя: HD 72042

Колёса

Armory Колёса Су-7БКЛ

Производитель: Armory

Индекс производителя: AW72009

Технология: смола

Elf 1/72 Колёса Су-7

Производитель: Elf

Индекс производителя: 7231

Технология: ЛВД + резиновые шины

Экипаж 1/72 Резиновые колеса Су-7БКЛ/17/22

Производитель: Экипаж

Индекс производителя: EQG72040

Технология: смола + резиновые шины

Смола

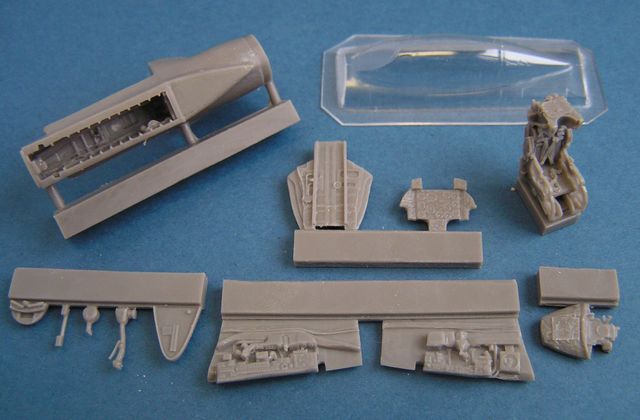

Pavla Models Su-7BM with vacu-canopy for Modelsvit

Производитель: Pavla Models

Индекс производителя: PVL C 72113

Для модели Modelsvit

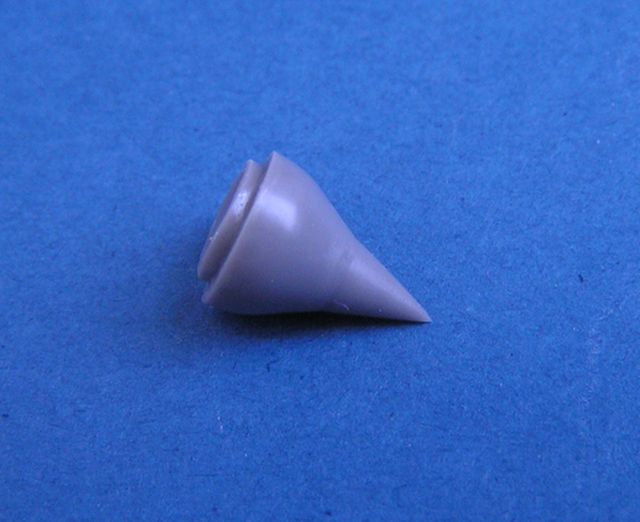

Pavla Models Su-7 nose cone for Modelsvit

Производитель: Pavla Models

Индекс производителя: PVL U72-140

Для модели Modelsvit

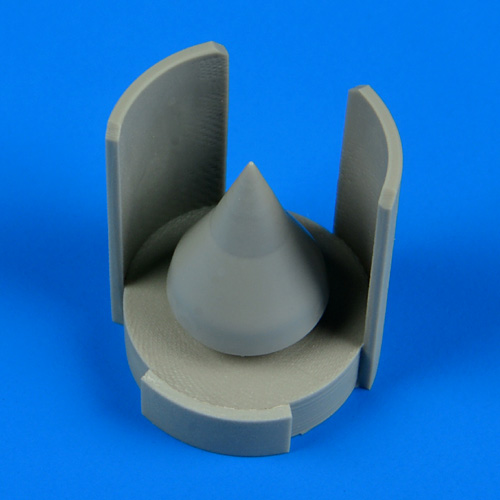

Quickboost Su-7 Radome

Производитель: Quickboost

Индекс производителя: 72420

Для модели Modelsvit

Quickboost Su-7 Gun barrels

Производитель: Quickboost

Индекс производителя: 72421

Quickboost Su-7 Air scoops

Производитель: Quickboost

Индекс производителя: 72423

Quickboost Su-7 Pitot tubes

Производитель: Quickboost

Индекс производителя: 72424

Фототравление

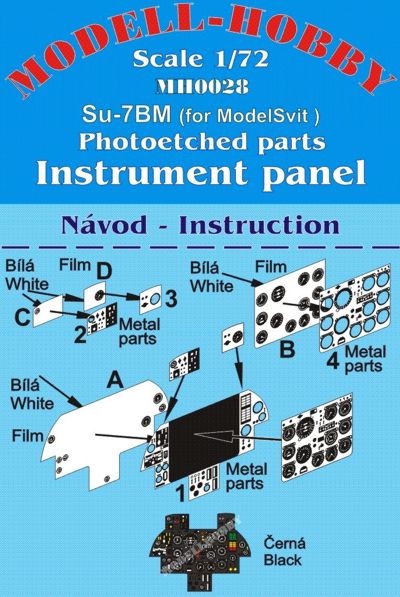

Modell-Hobby Sukhoi Su-7BM Instrument panels (for ModelSvit kits)

Производитель: Model-Hobby

Индекс производителя: MH0028

NH Detail 1/72 Sukhoi Su-7BM Detai Set for Modelsvit (72001)

Производитель: NH Detail

Индекс производителя: A72-009

Литература

В. Марковский, И. Приходченко. Первый сверхзвуковой истребитель-бомбардировщик Су-7. "Выйти из тени!" (Яуза-Эксмо, серия "Война и мы. Авиаколлекция", 2012 г.)
В. Марковский, И. Приходченко. Истребитель-бомбардировщик Су-7. (Авиация и Космонавтика, №№ 4-11/2006 г., 1-4, 6-8, 10-12/2007 г., 1-6/2008 г.)
Hans-Heiri Stapfer. Sukhoi Fitters in Action (Squadron Signal #1090)
Yefim Gordon. Sukhoi Su-7/-17/-20/-22 (Aerofax, 2004)
Dariusz Karnas. Sukhoi Su-7 & Su-20 (Polskie Skrzydla / Polish Wings #9, Stratus, 2009)
Мировая Авиация, № 127, 2011

Фотообзоры

Су-7Б б/н 65, Центральный Музей Вооруженных Сил РФ, Москва Су-7БМК (Дели, Индия) Sukhoi Su-7 BKL Fitter walkaround (Aviation Museum of Riga) Sukhoi Su-7/17/20/22 Gallery - ARC Discussion Forums Су-7БКЛ б/н 6513, авиамузей Кбелы, Прага Су-7БМК б/н 547 ВВС Ирака, музей Nellis Air Force Base Threat Training Facility, США
