Что такое фототравление и зачем оно необходимо

Технология изготовления методом химического травления деталей из тонкого (до 0,5 мм) листового металла (как правило меди и ее сплавов) и ее результат. Обычно фототравленные наборы заменяют собой мелкие детали, которые либо нельзя сделать аккуратно и масштабно в пластике, или дополняют модель деталями, которые просто отсутствуют в оригинальном наборе, но имеются на реальном экземпляре техники - прототипе (например, леера для различных моделей судов, для самолетов - приборные доски, ремни, антенны радаров, разные сетки или решетки, прицелы, посадочные щитки).

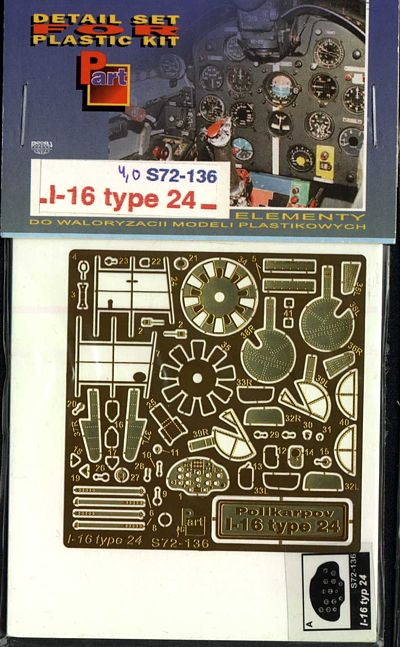

Фототравленые детали для истребителя И-16: детали двигателя, интерьер кабины, стойки шасси, привязные ремни, и т.д.:

Существуют как и наборы, специально предназначенные для конкретной модели одного производителя - например, закрылки для ICM 1/48 Spitfire IX, так и более общие - например, 1/48 немецкие привязные ремни Второй мировой.

Фототравления можно смело рекомендовать к использованию при наличии некоторого опыта работы с простыми пластиковыми моделями. Есть, правда, нюансы в его применении, но это свойственно и любой другой технологии.

Обработка

Покупные фототравленые детали нужно отделить от материала, запилить остатки мест соединения, при необходимости изогнуть по месту и приклеить к модели. Некоторые фирмы выпускают наборы фототравления уже окрашеные типографским способом (например, самолетные приборные панели) и снабженные самоклеящейся подложкой.

Фототравленые заготовки можно гнуть и спаивать между собой, создавая трехмерные конструкции. Технология возможна и в домашних условиях.

Чем клеить?

Травленка приклеивается только клеями на основе цианоакрилата - стандартные модельные клеи действуют только на пластик. Есть еще способ приклеивания ее на Future, но это уже не для начинающих. FIXME / Блин! Но ведь рассказать-то все-равно надо! Я - начинающий, но мне же интересно :) / см. последнюю ссылку в этой статье. / это на польском языке то? /

Перед приклеиванием поверхности необходимо тщательно обезжирить - если они заляпаны грязными пальцами, то соединение будет непрочным.

Описание технологии

На металлической заготовке рисуются защитной краской силуэты будущих деталей, после чего она погружается в травильную ванну. На не защищенных краской участках металл постепенно растворяется, а под краской - остается. После этого краску смывают. Проделывая эту процедуру несколько раз с разных сторон заготовки, можно получить детали с микрорельефом - например, рифленые плиты пола, бляхи поясных ремней с эмблемами, линии сгиба на развертках и т.д.

Защитный слой на металл может наноситься одним из трех способов:

• Классическим, который, строго говоря, только и может называться фототравлением: поверхность заготовки покрывается т.н. фоторезистом т.е. веществом, которое меняет свой состав под воздействием УФ-излучения. Затем на нее накладывается шаблон, содержащий прозрачные и непрозрачные участки и производится экспозиция под УФ-лампой или на солнечном свету. После этого экспонированый фоторезист проявляется в растворе едкого натра (он же "крот") и промывается. В зависимости от того, использовался ли негативный или позитивный фоторезист, он остается на облученных или защищенных участках соответственно, что нужно иметь в виду при разработке шаблона. Чаще всего эта технология применяется при серийном производстве.
• Упрощенным: т.н. лазерно-утюжная технология. Шаблон в зеркальном отображении с помощью лазерного принтера или ксерокса печатается на мелованой бумаге или подложке для самоклеящейся пленки. После этого отпечаток накладывается на металл и прогревается утюгом. Тонер подплавляется и пристает к металлу лучше, чем к этим сортам бумаги, которая затем снимается. Тонер и служит в этом случае защитным слоем. Способ, ввиду его простоты, применяется при штучном домашнем производстве, но дает худшие результаты, чем предыдущий.
• Примитивным: защитное покрытие просто рисуется краской на металле от руки. Способ годится только для штучного изготовления деталей или правки огрехов лазерно-утюжной технологии. Также с его помощью можно наносить вторую и последующие маски после того, как протравится рельеф.
