Boeing B-47 Stratojet

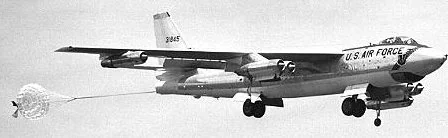

Работы над проектом многодвигательного реактивного самолёта, способного выполнять бомбардировочные задания, начались в 1943 году. В декабре 1944 года Boeing получила контракт на детальное проектирование XB-47. В 1945 году проект переделывается под стреловидное крыло. После ряда метаморфоз проекта, макет XB-47 был готов в апреле 1946 года, а первый опытный самолёт полетел 17 декабря 1947 года. Поставки серийных B-47A начались в 1950 году. B-47B отличался частичным усилением конструкции, новой хвостовой турелью, новым электронным оборудованием. В 1953 году начались поставки B-47E, который отличался наличием катапультных кресел, новыми двигателями и рядом более мелких отличий. Существовало несколько версий B-47: EB-47E - несколько самолётов, переданных ВМС, ERB-47H - самолёты радиоразведки, тренировочные ETB-47E и TB-47B, экспериментальные топливозаправщики KB-47G, разведывательные RB-47, метеоразведчики WB-47B и WB-47E. Последний B-47 был передан ВВС в 1957 году, а последний B-47 был списан в 1966 году, хотя EB-47E летали до середины 1970-х.
Китография моделей
1/48
Contrail/Sanger 1/48 B-47E
Производитель: Contrail/Sanger
Индекс производителя: 4868
Технология: Вакуформ, Белый металл
Довольно старая вакушная модель, включающая 65 вакуумформированных и 30 металлических делатей. Качество изготовления - невысокое, деталировка и копийность так же неидеальны.
Ссылки:
SAW 1/48 B-47E
Производитель: SAW
Индекс производителя:
Технология: Вакуформ
Довольно старая вакушная модель.

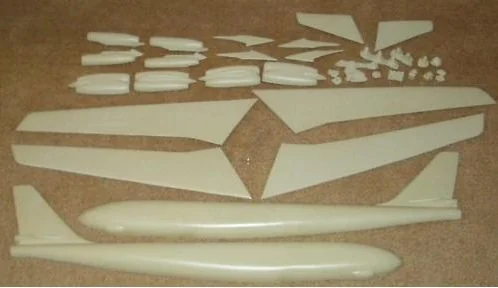

Unknown 1/48 B-47E
Производитель: Unknown
Индекс производителя:
Технология: Смола
Модель с небогатой деталировкой и не самым высоким качеством. Выпущена очень небольшим тиражом.
1/72
AMT 1/72 B-47E
Производитель: AMT
Индекс производителя: A671-600
Технология: ЛВД
Перепаковка 1970-х годов модели от Hasegawa.
Frog 1/72 B-47E
Производитель: Frog
Индекс производителя: F277
Технология: ЛВД
Перепаковка 1970-х годов модели от Hasegawa.
Hasegawa 1/72 B-47E
Производитель: Hasegawa
Индекс производителя: JS23-1000/4007/K007
Технология: ЛВД
Модель впервые выпущена в начале 1960-х годов, с тех пор регулярно переиздаётся(иногда подновляются пресс-формы, последний раз это произошло в 1986 году). Соответственно, имеет небогатую деталировку(совершенно пустые ниши шасси, бомбоотсек, примитивно деталированные кокпит и турель), неидеальную собираемость, внешнюю расшивку(к слову, частично неверную), слишком толстый фонарь, множество следов толкателей, есть и огрехи в геометрии - как-то:
- фюзеляж длиннее нужного на 12 мм
- неверное расположение центроплана и киля(киль смещен назад почти на 12 мм)
- киль выше почти на 3 мм и имеет неправильную длину(отклонения от 2 до 6 мм)
- ниши шасси, бомболюк и прочие отверстия на нижней части фюзеляжа заметно смещены вперёд или назад
- подфюзеляжный обтекатель РЛС неверной формы
- горизонтальное оперение имеет неверный "продольный" угол установки
- слишком грубые турболизаторы
- точки крепления пилонов мотогондол смещены к оси самолёта почти на 2 мм
- пилоны выше на 4 мм и длиннее на 12 мм
- мотогондолы несколько утолщены в хвостовой части
- сопла двигателей короче на 2 мм
- ПТБ больше в поперечном сечении на 2 мм и короче на 3 мм, чем нужно
- пилоны ПТБ на прототип не похожи совершенно
- колёса основных заметно переразмерены
Тем не менее, не смотря на все недочёты, модель совсем неплоха и вполне позволяет собрать хорошую модель B-47E, благо альтернативы в масштабе 1/72 ей нет.
Ссылки:
- Обзор на scalemodels
- Обзор на scalemodels
- Обзор на fortunecity
- Обзор на aeroscale
- Модель на modelingmadness
- Модель на hyperscale
- Модель на aircraftresourcecenter
- Конверсия в RB-47H на hyperscale
- Конверсия в RB-47E на aircraftresourcecenter
- Конверсия в RB-47H на aircraftresourcecenter
Hasegawa 1/72 B-47E "380th Bomb Wing"
Производитель: Hasegawa
Индекс производителя: 240-0683
Технология: ЛВД, Limited_Edition
Перевыпуск 2004 года модели B-47E с новой декалью на два варианта:
- "City of Plattsburg II", 380th Bomb Wing
- самолёт из 321st Bomb Wing, Pine Castle AFB
Hasegawa 1/72 B-47E "Air Research and Development Command"
Производитель: Hasegawa
Индекс производителя: 02120
Технология: ЛВД, Limited_Edition
Перевыпуск 2014 года модели B-47E с новой декалью.
Ссылки:
1/112
Revell 1/112 B-47
Производитель: Revell
Индекс производителя: H206-98(1954)/H140-130(1961)/H-206(2005)
Технология: ЛВД
Модель 1954 года, деталировка и копийность соответсвуют возрасту. Встречаются разные данные по масштабу данной модели - от 1/100 до 1/160, самые растпространённые - 1/112 и 1/113.
Модель несколько раз переиздавалась, крайнее переиздание было в 2005-2006 годах в рамках серии "50 years of Revell".
1/144
Academy 1/144 B-47B/E
Производитель: Academy
Индекс производителя: 4443
Технология: ЛВД
Перепаковка модели от Hobbycraft. Декаль на два варианта:
- B-47B, 51-2212, 306 BW, 1951
- B-47E, 51-2320, 441 BS/320 BW
Ссылки:
Hobbycraft 1/144 B-47B
Производитель: Hobbycraft
Индекс производителя: 1250
Технология: ЛВД
Модель начала 1990-х годов, обладает неплохой деталировкой, внутренней расшивкой.
Считается как минимум одной из лучших моделей B-47 во всех масштабах.
Hobbycraft 1/144 B-47E
Производитель: Hobbycraft
Индекс производителя: 1251
Технология: ЛВД
Модель B-47B с небольшими изменениями.
Hobbycraft 1/144 RB-47H "Watchdog"
Производитель: Hobbycraft
Индекс производителя: 1252
Технология: ЛВД
Модель B-47B с небольшими изменениями.
Ссылки:
- Обзор на modelingmadness
- Модель на scaleworkshop
- Модель на ipms-mckinstry
- Диорама с дозаправкой RB-47H от KC-97G
1/180
Aurora 1/180 B-47
Производитель: Aurora
Индекс производителя: 493-49
Технология: ЛВД
Модель конца 1950-х годов, возможно, основана на модели Comet. Деталировка примитивна, сходство с прототипом - отдалённое.
1/205
Comet 1/205 B-47
Производитель: Comet
Индекс производителя: PL-22
Технология: ЛВД
Модель 1950-х годов, деталировка - примитивная, внутренняя расшивка, похожесть на прототип - условная. Масштаб модели примерно соответствует 1/205.
Frog 1/205 B-47E
Производитель: Frog
Индекс производителя: 377P
Технология: ЛВД
Перепаковка модели от Comet.
1/240
Monogram 1/240 US Air Force Air Power
Производитель: Monogram
Артикул производителя: 56-398
Пресс-форма 1959 г. Примитивная деталировка, сомнительная копийность. В наборе 18 моделей: T-33, F-101, F-104, B-57, F-105, SA-16, KC-135, B-47, B-52E, F-84F, F-100, F-89H, F-102, F-86F, B-58, B-66, F-94 и C-130A. Всего 102 детали (по 5-6 на модель) и книга с описанием самолетов.
Unknown Scale
Allyn 1/? B-47
Производитель: Allyn
Артикул производителя:
Технология: ЛВД
Очень старая модель.
Афтермаркет
Смоляные наборы
1/72
Flightpath 1/72 RB-47H
Производитель: Flightpath
Индекс производителя: 72102
Набор для конверсии модели от Hasegawa в RB-47H. Содержит набор антенн, носовой конус, два обтекателя антенн.
Pavla Models 1/72 B-47C Engine Nacelles
Производитель: Pavla Models
Индекс производителя: U72141
Смоляные воздухозаборники и сопла двигателей для модели от Hasegawa.
Pavla Models 1/72 B-47E Cockpit
Производитель: Pavla Models
Индекс производителя: C72114
Смоляной кокпит для модели от Hasegawa.

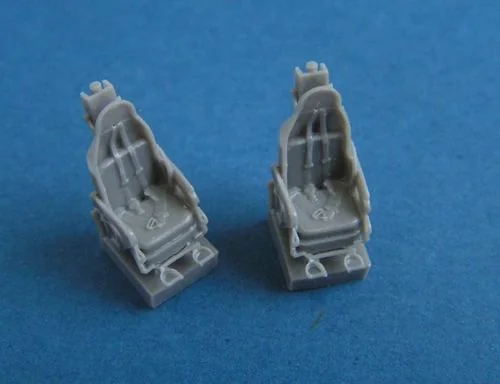

Pavla Models 1/72 B-47E Seats
Производитель: Pavla Models
Индекс производителя: S72078
Смоляные катапультные кресла для модели от Hasegawa.
True Details 1/72 B-47E
Производитель: True Details
Индекс производителя: 72028
Набор колёс для модели от Hasegawa.
Прочий афтермаркет
1/72
Falcon 1/72 B-47E Canopy
Производитель: Falcon
Индекс производителя: 4372
Вакушный фонарь для модели от Hasegawa.

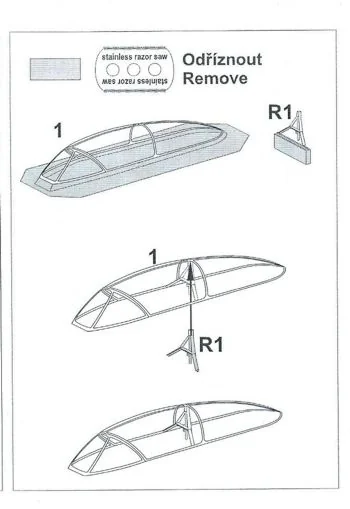

Pavla Models 1/72 B-47E Clamshell Canopy
Производитель: Pavla Models
Индекс производителя: V72102
Вакушный фонарь для модели от Hasegawa.
Литература
Alwyn T.Lloyd "B-47"
Jan Tegler "B-47 Stratojet: Boeing's Brilliant Bomber"
Mark ( Ed. ) Natola "Boeing B-47 Stratojet - True Stories of the Cold War in the Air", Schiffer
Robert O. McCartan "Noble Cause: A suspense novel set in the Cold War about the B-47 bomber and the men who flew her"
"B-47 Stratojet Pilot's Flight Operating Instructions"
Louis Malucci "B-47"
Lindsay Peacock "Boeing B-47 Stratojet", Osprey
Mark Natola "Boeing B-47 Stratojet A Photographic History", Schiffer
Фотообзоры
- Walkaround B-47E, Castle AFB Museum на swsm.org
- Walkaround EB-47E на cybermodeler
- Walkaround B-47E на cybermodeler
- Walkaround B-47B (50-0062) на primeportal
- Walkaround B-47B на primeportal
- Walkaround B-47E на primeportal
- Кокпит B-47 на cybermodeler
- Кокпит B-47 на primeportal
- Кокпит и двигатель B-47 на primeportal
- Несколько фото кокпитов различных B-47 на uscockpits
- Фотогалерея на cybermodeler
- Walkaround B-47E на svsm.org
