Chance Vought F7U Cutlass
F7U много в чем был первым, например, это был первый самолет в ВМС бесхвостой схемы со стреловидным крылом, на нем впервые еще на стадии проектирования предусмотрели форсажные камеры. Это также был первый палубный истребитель-ракетоносец, и, наконец, первый в мире самолет, осуществивший бомбометание на трансзвуковой скорости. История этого самолета несомненно интересна, но в то же время достаточно печальна.
В 1946 году ВМС США объявили конкурс на создание истребителя с околозвуковой скоростью полета, победителем в этом конкурсе стала фирма Chance Vought, которая с проектом двухмоторного истребителя схемы "бесхвостка". 27 января 1947 года были заказаны два опытных XF7U-1, а 29 сентября 1948 года после долгих наземных испытаний первый Cutlass оторвался от земли. Всего процесс доводки испытаний истребителя составим 5 лет и сильно превысил срок его службы. F7U-1 были построены серией около 20-ти штук, почти все поступили на испытания. Вскоре появился улучшенный F7U-2, на котором исправили ряд дефектов F7U-1, однако контракт был аннулирован в пользу F7U-3, который сильно отличался от предшественников. Он получил новые двигатели, новое пушечное вооружение, ракетное вооружение, новые стойки шасси, заметно возросло удобство наземного обслуживания. Всего было построено 228 F7U-3, из которых 98 относились к серии F7U-3M и имели ракетное вооружение. Существовал вариант разведчика - F7U-3R, а последней моделью F7U-3 должен был стать штурмовик A2U-1, однако контракт на 250 машин был аннулирован. В силу невысокой надежности Cutlass почти не бывал на палубах авианосцев, располагаясь на береговых базах. Боевая карьера F7U-3 составила около трёх лет, а после списания самолеты были отправлены на слом.
Китография моделей
1/32
Fisher Model and Pattern 1/32 F7U-3M
Производитель: Fisher Model and Pattern
Технология: Смола, Белый металл
Индекс производителя: 3209
Модель 2011 года, обладает средней деталировкой, внутренней расшивкой, высоким качеством литья, хорошей копийностью. Декаль на четыре варианта:
- F7U-3M, 139917, VA-116, NB/203
- F7U-3M, 129597, VA-212, G/210
- F7U-3M, 129703, VX-4, XF/29(нет надписи "HOLD FOR O AND R" на фюзеляж, не хватает звездочек на кили и гаргрот)
- F7U-3M, 139871, VX-4, XF/23(не хватает звездочек на кили и гаргрот)
Ссылки:
RCM/Combat Models 1/32 F7U-3
Производитель: RCM/Combat Models
Технология: Вакуформ
Индекс производителя:
1/48
Collectaire 1/48 F7U-1
Производитель: CollectAire
Технология: Смола, Белый металл
Индекс производителя: 4859
Дорогая смоляная модель, в комплекте идёт набор деталей, отлитых из белого металла. Имеет неплохой уровень деталировки. Декали для двух боевых самолётов и двух самолётов пилотажной группы "Blue Angels".
HobbyCraft 1/48 F7U-3/3M
Производитель: HobbyCraft
Технология: ЛВД
Индекс производителя: 1600
Отмасштабированная копия модели от Fujimi. Отсюда небогатая для 48-го масштаба деталировка. Кокпит мало похож на прототип, уменьшения требует приборная панель, воздухозаборники упрощены, не имеют отверстий для слива пограничного слоя, так же возникнут проблемы при стыковке воздухозаборников и фюзеляжа. Расшивка внутренняя, довольно грубая, в хвостовой части неточная. Передняя ниша шасси имеет недостаточную глубину, в основных нишах шасси отсутствует лонжерон крыла. Ракеты Sparrow I меньше нужного на 7 мм.
Производитель предлагает на выбор два варианта самолета, но более похожим на прототип будет F7U-3M. Декаль на 4 варианта, большой точностью и высоким качеством не отличается.
Ссылки:
- Обзор на olddogsplanes
- Модель на hyperscale
- Модель на hyperscale
- Модель на aircraftresourcecenter
- Модель на aircraftresourcecenter
- Модель на aircraftresourcecenter
- Модель на aircraftresourcecenter
- Модель на aircraftresourcecenter
HobbyCraft 1/48 F7U-3/3M Elite
Производитель: HobbyCraft
Технология: ЛВД
Модель F7U-3/3M плюс плата травления и набор деталей из белого металла. Травление позволяет в том числе деталировать кокпит, но на прототип все равно похоже мало. Из белого металла даны стойки и колеса шасси, отлиты плохо - много облоя, детали погнуты, но при этом они более копийны, нежели пластиковые.
Ссылки:
Kitech 1/48 F7U-3/3M
Производитель: Kitech
Технология: ЛВД
Перепаковка модели от HobbyCraft.
Lindberg 1/48 F7U-1
Производитель: Lindberg
Технология: ЛВД
Индекс производителя: 510/R510-98/510-98/70506
Старая модель 50-х годов, на прототип похожа очень условно, деталировка - бедная, расшивка - внешняя.
Lindberg 1/48 F7U-1
Производитель: Lindberg
Индекс производителя: 2331
Технология: ЛВД
Перевыпуск 80-х годов модели F7U-1 с декалью для самолета пилотажной группы "Blue Angels".
Sunil 1/48 F7U-1
Производитель: Sunil
Индекс производителя: 2
Технология: ЛВД
Перепаковка модели от Lindberg.
1/59
Revell 1/59 F7U-3
Производитель: Revell
Технология: ЛВД
Индекс производителя: H-211-89(1954)/H171-198(1960)/00019(2010)
Старая модель 54 года, богатой деталировкой не обладает, на прототип так же похожа довольно смутно.
Переиздана в 2010 году в серии "Revell Classic", указан масштаб 1/60, хотя пресс-формы не изменились.
Ссылки:
- Обзор и сравнение с моделью от Fujimi на scalemodels, part I
- Обзор и сравнение с моделью от Fujimi на scalemodels, part II
- Модель на modellversium
1/70
Aurora 1/70 F7U-3
Производитель: aurora
Технология: лвд
Индекс производителя: 496-49/496-70
Старая модель конца 50-х годов, характеризуется примитивной деталировкой, условной похожестью на прототип.
Ссылки:
1/72

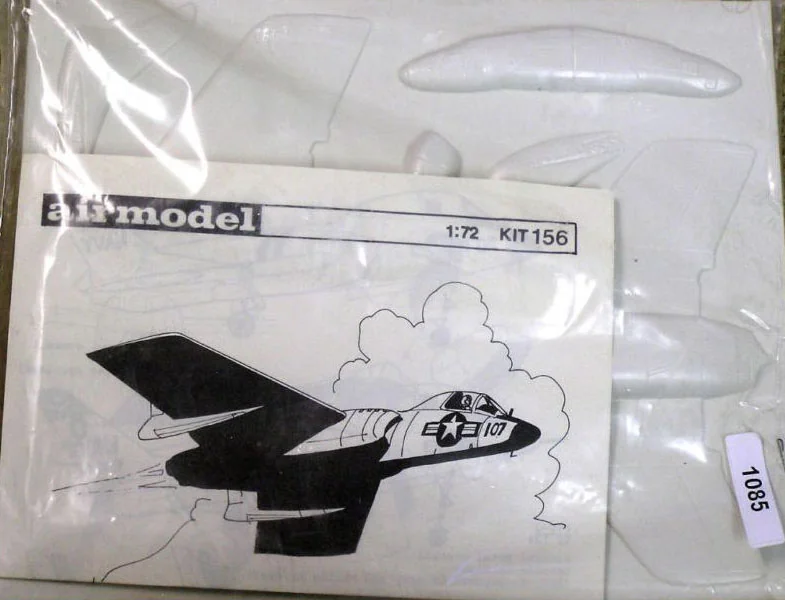

Airmodel 1/72 F7U-3/3P
Производитель: Airmodel
Технология: Вакуформ
Индекс производителя: 156
Старая вакуумформированная модель, представляющая собой заметно упрощённую копию модели от Fujimi.
Anigrand Craftswork 1/72 XF7U-1/F7U-1
Производитель: anigrand_craftswork
Технология: Смола
Индекс производителя: 7250
Смоляная модель не самого высокого качества. Обладает бедной деталировкой, условной похожестью на прототип.
Fujimi 1/72 F7U-3
Производитель: Fujimi
Технология: лвд
Индекс производителя: 27010
Неплохая модель, однако имеет ряд недостатков. Деталировка достаточно бедная, воздухозаборники меньше, чем на прототипе, отверстия для слива пограничного слоя упрощены. В основных нишах отсутствует лонжерон крыла. Доработки требуют стойки шасси. Деталировка кокпита далека от идеала. Так же имеется ряд неточностей с расшивкой в хвостовой части, и отсутствует ряд дренажных патрубков.
Родоначальница серии F7U-3 от Fujimi. На сегодняшний день, не смотря на все недостатки, это лучший выбор модели F7U-3 во всех масштабах.
Ссылки:
Fujimi 1/72 F7U-3M
Производитель: Fujimi
Технология: ЛВД
Индекс производителя: 27012
Модель F7U-3 с новыми ковшами в/з, так же в наборе идут ракеты Sparrow I(меньше нежного в 1.1 раза). Декаль на три варианта:
- Bu.No.129875/XF32, VX-4(не верны рисунок на килях и Bu.No.)
- Bu.No.129739/E305, VA-83(прототип имел ранние в/з)
- Bu.No.139897/I303, VA-86(предлагается совершенно неправильная схема окраски)
Ссылки:
- Обзор и сравнение с моделью от Revell на scalemodels, part I
- Обзор и сравнение с моделью от Revell на scalemodels, part II
Fujimi 1/72 F7U-3M VA116 "Roadrunners"
Производитель: Fujimi
Технология: ЛВД
Индекс производителя: 72150/H-29
Модель F7U-3M с новой декалью.
Fujimi 1/72 F7U-3P
Производитель: Fujimi
Индекс производителя: 27011
Технология: ЛВД
Модель F7U-3 с небольшими изменениями.
Rare Plane 1/72 F7U-3
Производитель: Rare Plane
Индекс производителя:
Технология: Вакуформ
Довольно старая вакушная модель, богатой деталировкой и качеством изготовления не обладает.
RVHP 1/72 XF7U-1
Производитель: RVHP
Индекс производителя: 72126
Технология: Смола
Новая, но очень дорогая модель.
RVHP 1/72 F7U-1
Производитель: RVHP
Индекс производителя: 72127
Технология: Смола
Модель сделана на основе модели XF7U-1.
RVHP 1/72 F7U-1 "Blue Angels"
Производитель: RVHP
Индекс производителя: 72128
Технология: Смола
Модель F7U-1 с декалями для двух самолетов пилотажной группы "Blue Angels".
Testors 1/72 F7U-3
Производитель: Testors
Технология: ЛВД
Перепаковка модели от Fujimi.
1/700
Ediok 1/700 F7U-3
Производитель: Ediok
Технология: Белый металл
Индекс производителя: EDMP-12
Фигурка F7U-3 для установки на модели авианосцев. На прототип похожа, деталировки не имеет.
Unknown
Revell F7U-1, F-94, F9F-6
Производитель: Revell
Индекс производителя:
Набор из моделей F7U-1, F-94 и F9F-6. Одно из первых изделий фирмы Revell. Все модели предполагали сборку без клея.
= Афтермаркет
1/48
CollectAire 1/48 F7U-3
Производитель: CollectAire
Индекс производителя: 4880
Смоляной набор для конверсии модели от HobbyCraft в F7U-3 (возможности самого набора для этого недостаточны), а так же этот набор улучшает деталировку исходной модели. Содержит смоляную носовую часть, смоляные детали мелочёвки и набор деталей из “белого металла”, взятый из набора HobbyCraft. Призван поправить бедственное положение с носовой частью у модели HobbyCraft – стоимость велика, практическая польза - неочевидна.
Ссылки:
Falcon 1/48 F7U
Производитель: falcon
Индекс производителя: 3948
Вакушный фонарь для модели от hobbycraft.

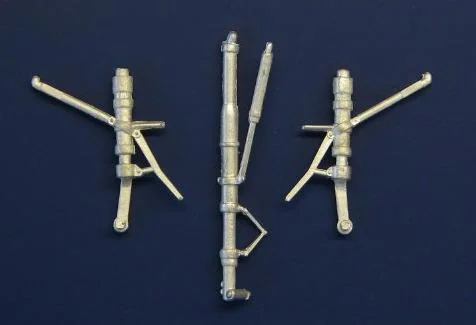

Scale Aircraft Conversions 1/48 F7U
Производитель: Scale Aircraft Conversions
Индекс производителя: 48001
Металлические стойки шасси для модели от HobbyCraft. Ввиду того, что являются копией родных стоек модели - абсолютно бесполезны.
Squadron 1/48 F7U-3
Производитель: Squadron
Индекс производителя: 9629
Вакуумформированный фонарь для модели от HobbyCraft.
SuperScale 1/48 F7U-3
Производитель: SuperScale
Индекс производителя:
Декаль на три варианта:
- F7U-3, Bu.No.129663, G202/VA212(эмблема эскадрильи несколько меньше, чем должна бы быть)
- F7U-3, Bu.No.129601, D407/VF124
- F7U-3, Bu.No.129559, T8/VA12(вариант отметается из-за в/з, а так же из-за того, что в декали на него даётся Bu.No12559, этот номер носил Vultee SNV-1 Valiant)
1/72

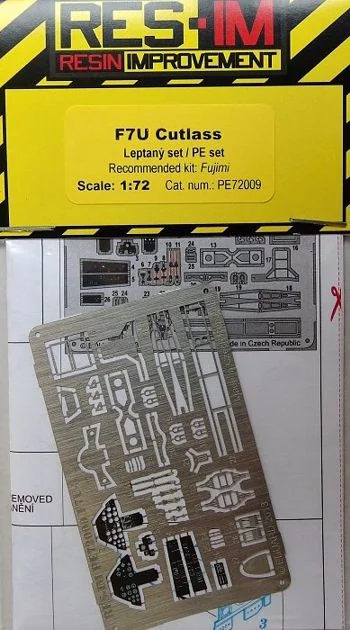

RES-IM 1/72 F7U-3 Interior
Производитель: RES-IM
Индекс производителя: PE72009
Набор для деталировки моделей от Fujimi.
SuperScale 1/72 F7U-3
Производитель: SuperScale
Индекс производителя:
Декаль на три варианта:
- F7U-3, Bu.No.129663, G202/VA212(эмблема эскадрильи несколько меньше, чем должна бы быть),
- F7U-3, Bu.No.129601, D407/VF124
- F7U-3, Bu.No.129663, T8/VA12(вариант отметается из-за в/з, а так же из-за того, что в декали на его даётся Bu.No129663, почему и отчего - непонятно).
Литература
Ginter Steve, Naval Fighters Number 6 "Chance Vought F7U Cutlass"
Tommy H. Tomason Naval Fighters Number 94 "Chance Vought F7U-1 Cutlass"
"Chance Vought F7U Cutlass" Famous Airplanes of the World #132, Bunrindo
Tom Gardner "Vought F7U Cutlass: A Developmental History", Schiffer
Chance Vought F7U Cutlass Pilot's Flight Operating Instructions
