Закончил своего "Илюшу". Ну, почти закончил. Модель выставлена на продажу и окончательный внешний вид определит покупатель, если таковой найдется. По этой же причине, поскольку возможна окраска, не натягивал антенну.
Модель самодельная, строилась быстрее, чем "Пешка", времени больше было да и современные технологии помогли. 3D печать свое дело сделала.

Весь процесс постройке вкратце приведен. Разработка основных элементов модели велась в Рино. Каркас носа спаян из проволоки 0,9 мм, зашит тянутым на болванке ПЭТ. Силовой набор фюзеляжа из вспененного ПВХ 2 мм, обшит пластиком 0,7 мм от облицовочных уголков. Рама шасси паяна из проволоки, стойки шасси из телескопических антенн от детских РУ моделей. Колеса из эпоксилина, цилиндры двигателей отлиты из белого металла, тогда еще принтера не было, тяжеленные получились)). Модель обшита аллюминием 0,2 мм на клей "Момент". Почти каждая панель обшивки отдельный лист, там где было это целесообразней стык размечен ножом, но таких несколько штук. Торпеда с системой подвески, контейнер парашюта напечатаны на DLP принтере (рисовал все сам). В машине имеются штурман и летчик, стрелка уже не стал сажать.

Длина модели около 47 см, размах крыла около 70 см.

Фото процесса

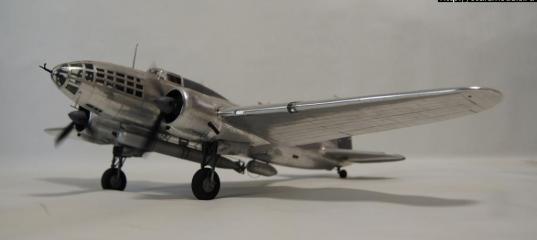

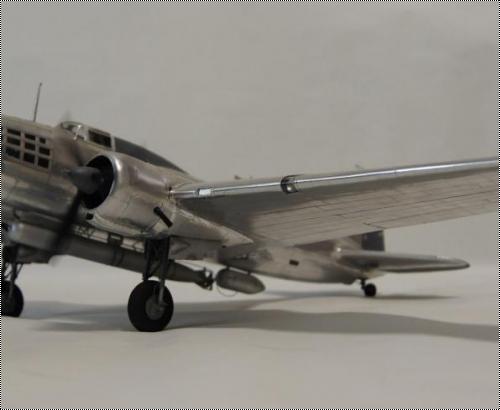

Модель
