Добрый день .

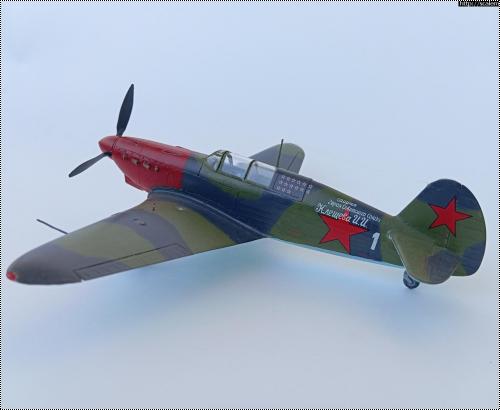

Предлагаю вашему вниманию модель ЯК--7Б фирмы АРК-МОДЕЛС , в масштабе 1 :48 .
В качестве прототипа взята машина лётчика Героя Сов .Союза майора И. И. Клещева , командира 434-го ИАП (осень 1942 года , район Сталинграда ) .

С мая 1942 г. по сентябрь 1942 г. И. И. Клещёв был командиром особого 434-го ИАП .Полк этот сформировал и курировал лично Василий Сталин .
В конце декабря исполняется годовщина гибели И. И.Клещёва .
До своей гибели 31.12.1942 года майор Клещёв успел многое : по данным некоторых источников , на его счету 16 личных и 32 групповых победы ....Самолёт ЯК--7Б с номером "1" был потерян в бою 19 .09.1942 г.
Набор Арк-моделс--сильно упрощен .При сборке--применил фототравление "Эдуард". Заднюю кабину (согласно чертежам журнала "Моделист-конструктор ")--немного доработал , т.к. она просматривается под фонарём (средняя секция ) .
Согласно чертежам , в задней кабине имеются кислородный баллон плюс сиденье из брезентовой ленты --на ранней модификации ЯК-7Б с гаргротом .И ещё : на раннем ЯК-7Б радиостанция находилась НЕ В ЗАДНЕЙ КАБИНЕ , но далеко В ХВОСТЕ фюзеляжа (см .чертёж ) .
Пластик фонаря вообще толстоват .

Прицел--тоже толстоват ..Передняя(сдвижная ) часть--вообще не садится на среднюю секцию (в открытом варианте ).Форму фонаря--сильно критикуют многие....
Ещё--немного доработал ниши шасси :добавлены детали нервюр ,гидроцилиндры уборки стоек . Добавлены тормозные шланги (проволока 0,3 мм) , пулемёты из иголок от шприца .
Вставлены "солдатики"--указатели уборки стоек шасси , плюс указатели уровня топлива в баках....
В наборе Арк--моделс воздухозаборники карбюратора начисто отсутствуют ,пришлось пилить--точить их с нуля. Масло- и водорадиатор--дополнены травлёнкой .
Выхл. коллекторы и пушку--высверлил .
Технических надписей--немного , около десяти .Все надписи и звёзды (декали )--от фирмы БЕГЕМОТ .
Окраска--по схеме 1942 года : АМТ-4 плюс АМТ-6 плюс
АМТ-7 .Краски и лаки--фирмы ТАМИЯ .
В общем , я внёс много исправлений и дополнений в набор
Арк-моделс . К сожалению ,всё-таки этих дополнений недостаточно .Сам набор надо ещё дорабатывать....
