Tamiya 1/35 Flak 36 - Африканская красавица

Приветствую, коллеги! Хочу предоставить на ваше обсуждение 88-мм зенитное орудие Flak 36 на службе в Африканском корпусе в Тунисе. 1943 год.

Прототип: наиболее известное зенитное орудие Второй Мировой войны, на начальном этапе только "восемь-восемь" могли противостоять хорошо бронированным "Матильдам" и КВ. Я бы даже назвал это орудие универсальным, которое способно успешно бороться и с авиацией, так и с танками противника.
Наиболее эффектно использовались эти орудия в Африке, солдатами Африканского Корпуса.

Модификациями Flak-18 стали Flak-36 и 37. Flak-36 имела упрощенный лафет, усовершенствованный ствол, что привело к уменьшению стоимости производства орудия. Эта модификация появилась в 1935 году. Все латунные детали были заменены стальными. Транспортировка орудия осуществлялась при помощи двух одинаковых одноосных тележек, так как передние и задние станины стали взаимозаменяемыми. Flak-37 имела усовершенствованную систему управления огнем. Эта модификация появилась годом позднее.Flak-18 производилась большими партиями. Летом 1944 года на вооружении вермахта, люфтваффе и ВМФ находилось около 10000 этих орудий.
Tamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавица

Модель: стандартное Тамиевское качество, облоя/утяжин не наблюдается, только стыки пресс форм, но оно и понятно, на литниках дата -1972 год...

Обзор модели уже сделан.
Tamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавица

Сборка: главное точно следовать указаниям подробной инструкции, что я и делал, "подводных камней" не обнаружил, сборка протекала идеально! Я сразу определился, что буду делать Flak 36, а не 37ой.

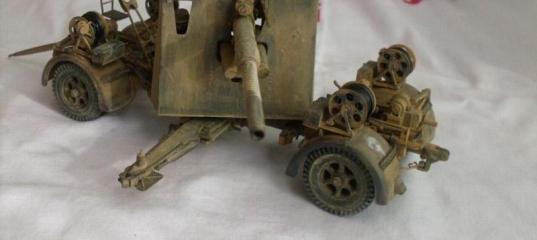

В итоге после сборке на столе оказались: 2 транспортированные тележки, станина с четырьмя "лапами" и боевая часть орудия.

Мотоцикл из комплекта я делать не стал, задарил Димону-моделисту.

Окраска: все элементы были задуты осветлённой "песочной" эмалью (звезда) на уайт-спирите.
После того как сутки зенитка сохла, были нанесены сколы и потёртости "темно-серым танковым" (также эмаль, и также от Звезды и по моему я перестарался), хотя декаль шикарная (10 обозначений дивизий, "щитки" на каски) она меня огорчила толстой подложкой, декаль приваривал уксусом. После декалей я собрал Flak воедино и припылил пастелью и тамиевским акрилом (XF-60, в некоторым местах осветлённый), затем последовала окраска всяких мелочей (тамиевский акрил, в наиболее используемых местах - потёртости до стали (там где это возможно).
Tamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавица
Из расчёта я сделал только нескольких артиллеристов, одетых в европейскую униформу, в Африке было плохое снабжение, да и по ночам там не особо тепло; к тому же в интернете можно найти фото когда Африканский ШтуГ облеплен солдатами в европейской униформе, а чем зенитчики хуже, фигурки окрашены по схеме из инструкции.
При работе очень часто посещал эту тему , огромное спасибо её автору!
После сборки Flak 36 выглядит очень эффектно!
Tamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавица
Из этих фото видно насколько зенитка большая:
Tamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавицаTamiya 1/35 Flak 36 - Африканская красавица
Приму справедливую критику и отзывы!
С уважением, Никита aka kot94.
» Информация о статье
omega в 04.01.2010 - 15:26
Спасибо, коллеги, за подробные разъяснения.
предусмотрена возможность ведения огня по наземным целям непосредственно из походного положения
А как дело обстояло с зенитным огнём - на фото модели вижу стрельбу явно не по наземной цели :lol: Кроме того
на землю опускались только боковые упоры крестообразной подставки, пушка выравнивалась и стабилизировалась с помощью стальных колов, вбиваемых в землю сквозь отверстия в упорах
Как-то и на модели, и на любезно предоставленном коллегой Minsk94 фото боковые упоры висят в воздухе...
Да и вообще - я имел в виду штатный режим стрельбы. А уж что делается по необходимости - так это "всё может быть". Водку, к примеру, удобнее пить из рюмок, но по необходимости её иногда употребляют и "из горла" :mrgreen:
С уважением ко всем - Олег.
Uve в 04.01.2010 - 15:27
Мне понравилось, дружище. Классная сборка и окраска!
Единственное - чистый веймарский флажок на порядком потертой каске товарища зенитчика (?) и еще немного серебрятся декали над колесами. А в общем-то очень здорово!
Дениска_Сергеевич в 04.01.2010 - 17:56
Никита - молоток! Модели из раза в раз всё более качественные и интересные. Так держать!
modelNEEKOZ в 04.01.2010 - 18:04
Тема: Re: Tamiya 1/35 Flak 36 - Африканская красавица
понравилось, красиво
интересная задумка
автору респект
Вячеслав_Демченко в 04.01.2010 - 18:12
Модели из раза в раз всё более качественные и интересные. Присоединяюсь! Рост явно налицо, что очень приятно.Так держать!Полностью поддерживаю! :grin:
al-be в 04.01.2010 - 19:38
Красота-то какая! Очень понравилась! Поздравляю и дальнейших успехов!
kot94 в 04.01.2010 - 20:48
al-be
Вячеслав_Демченко
modelNEEKOZ
Дениска_Сергеевич
Uve
Спасибо за отзывы!
З.Ы. Транспортировачные тележки легко снять/одеть, это предусмотрено производителем, то есть Тамией, которая предлагает использовать 2 малюсеньких болтика!
Notepal в 05.01.2010 - 21:36
Отличная работа! "Обгадинг" понравился :smile:
kot94 в 10.01.2010 - 07:17
Notepal
Спасибо! Значит не слишком перестарался!
С уважением, Никита!
kot94 в 12.02.2010 - 09:13
Загрузил ещё фотографий зенитки, в лучшем качестве
http://picasaweb.google.ru/kot94slv/88Flak36?feat=directlink
С уважением, Никита.
