Комбриг 1/700 - ПЛ Д-4 Революционер, 1931гМне всегда нравился изначальный вид подлодок типа Д до их модернизации, с пушкой на рубке. Так как Комбриг дает свою подлодку в состоянии на 1945ый год, но при этом дает два корпуса (полный и по ватерлинии), то я решил оставить модель 1945го года на потом, а пока взять корпус по ватерлинии и сделать раннего Декабриста.Так как все остальные детали все равно придется делать с нуля, то это не проблема. По корпусу работа свелась к четырем вещам - изменить профиль палубы в носу, заделать лишние шпигаты в корпусе, сделать расширение корпуса под надстройкой и вырезать ниши под рули. В этом смысле значительно лучше делать подлодку в обратную сторону (с 45го назад), так как всегда проще спиливать и заделывать, чем делать новое и наращивать.
Рубку сделал своим стандартным методом - нижнюю часть сэндвичем из пластика, а ограждение из бумаги. Так же сделал пушку Б-14, которая стояла на ранних подлодках. Так как она из себя представляла обрезанную Обуховскую пушку, которая стояла на Новиках, так и сделал - взял пушку, обрезал ей ствол на четверть (она была укорочена с 60ти калибров до 45ти), срезал щит и приделал сзади механизм подъема.
|
|
» Информация о статье
Просмотров: 4247
Опубликовано: 4.9.10 06:01
Опубликовано: 4.9.10 06:01
| » Автор | |
|---|---|
 Vladimir_Yakubov | |
| Опыт: | 1415 |
| Репутация: | +251 |
| URL Сайта: | http://www.svsm.org |
| Vladimir_Yakubov в 22.07.2010 - 22:04 Продолжил работу на подлодкой. Полностью переделал рубку, так как она в первом варианте получилась слишком широкая. Та-же закончил корпусные работы.
Так-же сделал пушку Б-14 которая стояла на ранних подлодках. Так как она из себя представляла обрезанную Обуховскую пушки которая стояла на Новиках, так и сделал - взял пушку, обрезал ей ствол на четверть (она была укорочена с 60ти калибров до 45ти), срезал щит и приделал сзади механизм подъема. Владимир |
| Vladimir_Yakubov в 04.08.2010 - 21:27 Закончил деталировку и покрасил, буду делать черноморскую Д-4 начала 30ых годов
Так как сегодня уезжаю на Национальные соревнования, вчера ударным трудом (работал над ней до 3:30 утра) я полностью закончил лодку. Но времени и сил фотографировать не было, так что сфотографирую когда вернусь. Владимир |
Anonymous в 05.08.2010 - 14:12 Vladimir_Yakubov
Желаю удачи на соревнованиях!!! Жду фото этой модели и фотоотчёт с соревнований! |

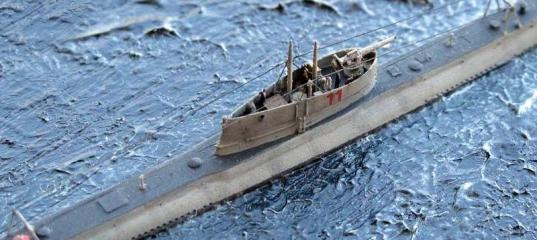

| Vladimir_Yakubov в 12.08.2010 - 08:17 Как и обещал законченные фотографии подлодки. Две на затравку и статью через пару дней.
|
Anonymous в 04.09.2010 - 10:45 Тема: Комбриг 1/700 - ПЛ Д-4 Революционер, ...(#3225) - обсуждение Отличная модель! |
 Александр Кучеренко в 05.09.2010 - 02:02Тема: Комбриг 1/700 - ПЛ Д-4 Революционер, 1931г Замечательно смотрится. Всё как прямо в реале! |
