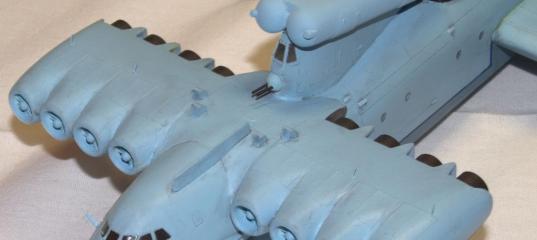

Anigrand 1/144 Экраноплан Лунь

_NW_BEST_ARTICLES

Восточный экспресс 1/144 Lockheed 1011 - записки изкоробочника

Revell 1/144 Lockheed Martin F-16C Fighting Falcon

Восточный Экспресс 1/144 Airbus A310-300 Аэрофлот

Звезда 1/144 Boeing 777-300ER SAUDIA

OnegoModel 1/144 АНТ-37бис Родина

Добрый день, уважаемые форумчане! Предоставляю на ваш суд модель, которую я делал в рамках ГБ «Красные звезды-2». Модель делалась целый год и под финал ГБ успела за неделю. Намучился я с нею, как ни с какой другой моделью! Катастрофически не везло, то кляксу на покрашенной модели поставлю, то крыло отломлю, то еще какая-нибудь напасть. Но в итоге рад, что доделал и с облегчением поставил на полку. Хотя, что получилось в итоге, самому не нравится…

Началось все с того, что на позапрошлой выставке в клуб ТМ увидел Луня, сделанного неизвестным коллегой. До той поры я даже не подозревал, что существует модель этого экраноплана. Было решено, во что бы-то ни стало, найти и купить. Нашел его в одном, Российском, интернет-магазине. Модель оказалось Китайской фирмы Anigrand. И где-то через месяц модель была у меня. В коробке, помимо самого Луня, было и 3 модели в масштабе 1/144 это Як-36, Як-38 и Як-141. Симпатичные такие букашки:)
После беглого осмотра было понятно что возиться с ним будет тяжело. На модели было множество пузырьков, переливов да еще и сильно поведенный фюзеляж. Более того, со смолой я работал впервые.

Сам корпус модели состоял из 4 частей. И слава богу, хоть с подгонкой и пришлось повозиться, но, думаю, если бы было только 2 половинки фюзеляжа, то он был бы скручен винтом.

Нормальных чертежей нет, но был замечательный валк Луня из дока, в котором он стоит на Каспийском море. За что Игорю, большое спасибо!
После изучения этих фотографий стало выресовываться, как сильно начудили китайцы. Как оказалось, начудили они сильно! Правда, в этом винить их особо смысла нет. Когда они разрабатывали модель таких замечательных фотографий еще не было.
Вот список, того что я нашел

Обводы носовой части.
Обводы волновых рассекателей
Неправильные шахты ракет.
Неправильно сделаны жаропрочные накладки за шахтами ракет. Они короче и неправильной формы. А также не имеют плиточной фактуры.
Неправильно выполнены поворотная часть ГО, да и форма самого ГО неправильная.
Неправильна форма двигателей.
Не хватает расшивки, а та, что есть, местами неверна.
Отсутствуют иллюминаторы
Неверны обтекатели РЛС на киле
Фюзеляж более квадратный.
Не хватает много лючков и вентиляционных отверстий.
Ну, и если совсем придираться, то плохая детализация внутренностей и движков

Если в двух словах, то неверно все!

Начал с шахт, т.к. на тот момент мне показалось, что это самое проблемное место и понадобиться много шпатлевки. Решил впервые попробовать автомобильную шпатлевку. Не понравилось, она была очень густая и плохо перемешивалась с отвердителем. В самом начале стройки я ее использовал, потом плюнул и стал применять Тамиевскую 2-х компонентную.
Так же слегка доработал интерьер. Как оказалось, напрасно. После приклеивания фонаря все это совершено не было видно.

Был склеен фюзеляж и была попытка доработать волновой рассекатель. Не совсем верно у меня получилось, но хотя бы так.

Попробовал пузырьки и сколы на фюзеляже зашпатлевать автомобильной шпатлевкой. Не понравилось, в полости не попадает, да и к смоле плохо прилипает.

Стал работать с килем. В нем были не верны обтекатели РЛС, расшивка и угол передней кромки.

Пока шкурился, пилился киль, я перерезал расшивку на крыле (забыл фото сделать) и приклеил консоли к фюзеляжу. Во время нарезания расшивки выянился неприятный момент. Смола очень крошится, плюс ко всему очень податливая, если сильно нажимать на скрайбер, то будут очень толстые борозды.

Когда изучал фотографии Луня, на крыле заметил накладки, которые шли вдоль. Нарезать их меня не вдохновляло, поэтому решил сделать «ход конем», сделать их из самоклеющейся фольги (забегая вперед, скажу, что я многие элементы делал из нее). Так же попытался изобразить жалюзи

Со стабилизаторами все как обычно. Старую расшивку я зашпатлевал, так же как и пузыри и каверны, нарезал новую. Так же зашпатлеваны были лишние прорези для элеронов

В конце остались мотогондолы движков. Судя по фотографиям, на них имелись лючки доступа к двигателям. Нарезать их никакого желания не было. Во-первых, я-бы так не извернулся скрайбером подлезть (про тамиевские пилки я тогда еще не знал), во-вторых, уж очень крошиться смола. Решил сделать их фольгой.

Но самое сложное было, это вывести заднюю кромку. Там были очень большие недоливы, отверстия от воздуха и сколы. Благо 2-х компонентная шпатлевка от Тамии и их же пластилин помогли в не простой задаче шпатлевания.

Все элементы были в сборе и можно было грунтовать. Грунтовка выявила царапины, не дошкуренную шпатлевку и прочие мелочи.

Оставалась решающая, вроде как финальная стадия. Но не тут-то было… Сначала я, зачем-то, покрасил отводы реактивных газов от шахт в яркий титан.

Посмотрел на этот ужас, подумал, что покажи кому-нибудь, засмеют. Более того, ну уж совсем резало глаз, гладкие стенки.

Уж на такой поверхности о скрайбере точно не могло быть и речи! Опять, фольга! Ох и намаялся же я с нею! Почти месяц клеил, чтобы одинаковая была плитка. Увы, не всегда это получалось

После этого заметил на движках какие-то воздухозаборники(?). Сделал и их

Так же был заменен, уж даже не знаю это называется и для чего оно… Поручни для ног?

В самом конце я еще раз внимательно посмотрел фотографии на наличие всяких лючков и обратил внимание, что на стабилизаторах не все так просто, как мне какзалось в начале. Не просто 2 лини расшивки, а множество панелей. Т.к. стабилизаторы были приклеины, а навесу резать расшивку несподручно, поступил как и раньше, сделал все фольгой:

Добавил множества разных лючков, все из той же фольги. И нанес окончатиельный слой грунта:

Сравнение с Як-38 из того же набора

После этого першейдинг. И тут я сделал большую глупость. В основном линии наносились из аэрографа, а вот на стабилизаторах я решил схалтурить и нанес маркером… ага, после покраски этот маркер выступил через краску…

Далее был покрашен в белый цвет нос. И место под декали с флагом ВМФ. К сожалению, декали у меня не осталось, чтобы продемонстрировать. Но флаг на декали был развевающимся, а на Луне прямой (по крайней мере на том, что стоит в доке).

Был окрашен в основной цвет

Попутно были сделаны лопатки компрессора с помощью набора...

Потом долгая и нудная покраска.

А вот и выступил фломастер из под краски

И вот случилось непредвиденное. Во время подкраски капнула краска на крыло… как так вышло, я так и не понял, краски в банке было мало, меньше половины. Ставил на полку аккуратно, но из баночки вылетела капля и попала именно на модель. Тем не менее, все зачистил и перекрасил.

Поскольку иллюминаторы были высверлены, стекляшки я сделал с помощью Microsol crystal clear..

В конце я сделал всякие мелкие антенны на мотогондолах, фюзеляже и носу. И добавил пару поручней.

Вот и все. Модель делалась долго и сложно. Я рад, что закончил и не рад, как закончил. По моему мнению, модель вышла ниже среднего, особенно в плане покраски. Даже странно, что мне за нее дали 3-е место. Вроде ничего не забыл и все фотографии вставил в нужные места. Не менее сложным, оказалось, скомпоновать статью. :-)
Спасибо всем тем, кто помогал мне в постройке этой модели!
