Самодел 1/48 Парусно-паровой танк

Велик и славен и могуч наш свирепый вождь!
Гордо воссел он на деревянном сарае, дышащем жарким огнем!
Окованный медью, огромен сарай как циклоп, стонет под ним земля!
Грохочет он как лавина в горах! Даже пять раз по сто воинов не остановят его!
Бегите враги! Бойтесь нас!

Приветствую всех посетителей сайта scalemodels.ru! Закончил очередную поделку, спешу поделиться. Желание сделать подобную штуковину пришло в голову достаточно давно, но все время откладывал по разным причинам. Из-за этого было достаточно много времени на рисование эскизов, получилось достаточно подробно, часть возможных косяков нашел еще на этапе рисования. Потом, конечно, вылезли новые, куда ж без них


В одном шаге от эскизов оказалась небольшая анимация по будущей стройке.

Стройка велась здесь на форуме. Начал ее с самого сложного, с паровых машин.

Паровые машины

Медные детали частично паял, частично клеил на суперклей. Клеил обычно на лицевой стороне деталей, где не хватало навыков спаять так, чтобы не было видно следов припоя.



Деревянные части первоначально получились слишком толстые, пришлось переделывать, чтобы получилось достаточно места под котел с топкой. На каждую гусеницу сделал по паре паровых машин со сдвигом по фазе на 90 градусов. Переключение на задний ход осуществляется ломиками экипажа. Сразу же вылезли первые косяки, а именно пришлось делать золотниковые тяги разной длины, чтобы они смогли встать на положенные места. Короче, не рабочие получились машины. Причина – методическая погрешность, где-то посчитал или измерил неправильно. Но в глаза не бросается, оставил как есть.

Корпус

Перешел к сборке корпуса. Склеил каркас из реек, обшил его досками, сымитировал нагели из мелких обточенных щепок. Нагели эти втыкал далее во все возможные места.


Спереди приклеил медные пластины.


Крышу боевого отделения при склеивании повело, пришлось усилить ее стальной пластиной.


Внутреннее оборудование

Топку спаял из листов латуни. Первоначально сделал шаблон (внешний) для верхнего закругленного листа, припаял его к передней и задней стенкам. Затем обрезал и обточил обе стенки по крыше. Внутрь залил эпоксидки, чтобы держалась запланированная далее клепка, насверлил для нее отверстий. Чернил спецсредством.


Паровая машина для отката и наката орудий


Пушки

К этому моменту успел сделать площадку над боевым отделением

Котел

На первом фото также топка, пушки и труба после чернения.

Накопительный бак для воды и насос

Примерка на котел


Ящик для угля


Бочка

Первая бочка получилась не сильно пузатая, а главное чересчур длинная – не входил насос.

«Гребные» колеса для гусениц.


Ходовая часть

Далее было два не особенно сложных, но трудоемких и нудных дела, колеса и гусеницы. Причем колеса у меня получилось сделать достаточно быстро, быстрее, чем планировал,

На третьем фото также заготовки для "гребных" колес и решетка для кочегара.

А вот с гусеницами пришлось повозиться подольше.


Готовые детали покрыл битумным лаком.


Установил все на танк и прикрыл крыльями


Разное

Экраны для гусениц.

Для тяжести установил в них стальные пластины, чтобы все дрожали, воткнул шипы. Тут же различные лестницы.

Крепление для трубы


Приклеил изготовленные детали к танку.

Спереди установил большие шипы. Тоже для большего уважения

Сделал крепление для крышки боевого отделения, положил туда оставшиеся запчасти, чтобы прикрыть их потом сеткой.


Сеть пришлось вязать самому


Рангоут и такелаж.

Собственно сделал мачту, рей, и парус.


На верху подвесил вымпел

Сделал его из ткани, пропитанной ПВА, эмблему нарисовал аэрографом через маски.

Промежуточный финал

Как и планировал, после сборки собственно танка сделал небольшую полугодовую паузу, чтобы позднее приступить к экипажу. Часть промежуточных фото ниже.

Остальные есть на форуме тут

Экипаж

Выбирал между гоблинами и гномами. Выбрал первых из-за большей, как мне кажется, простоте в окраске и большей схожести идиотизма парусного танка и мировоззрения гоблинов. Использовал набор гретчинов для Вархаммер 40К, так как каких-то средневековых вариантов по приемлимой цене не нашел. Всем пришлось срезать ружья, пистолеты и т.п.

Пронумеровал личный состав, чтобы можно было отследить их эволюцию.

Гоблины были обезоружены, немного подправлены их позы. Некоторым пришлось сделать верхнюю одежду из эпоксилина.


Для командира сделал доспехи, членам экипажа подзорную трубу, различный инструмент и скрипку. Итог по экипажу.
У28-У38




И групповое фото:


Запечатал навечно канониров у их пушек, приклеил верхнюю крышку.


Результат

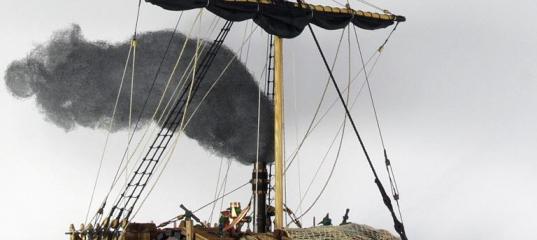

Под самый конец попробовал добавить дым из синтепона.


Благодарю за просмотр!
