НПФ Старт 1/35 Бм-8-24 - Реактивное безобразие

"Сбылась мечта ид... мазох... тьфу,моделиста,"- сказал себе я открыв коробку дома."Традиционное" качество в стиле NOVO предстало пред моими глазами:"великолепного" качества желтая декаль и сверхинформтивная инструкция,предлагавшая "декали разместить на бортах".Отливки деталировки с деталями огромной толщины,но в то же время сам корпус на приличном уровне,а артсистема по сравнению со всем остальным-вообще шедевр

"Ну да ладно,где наша не пропадала,"-шкурка,напильник,а иногда и ТОПОР Что-нибудь да получится

Для начала небольшой экскурс в историю.

В августе 1941 года в конструкторском бюро завода «Компрессор» обсуждалось создание пусковой установки Бм-8-24 (52-ТР-392) на шасси легкого танка Т-40. Ее разработка проводилась быстро и уже к 13 октября 1941 года успешно завершилась.Серийное производство развернули на заводе "Компрессор" и на Горьковском заводе фрезерных станков
Новая установка, получившая название БМ-8-24, имела снабженную механизмами наводки и прицельными приспособлениями артиллерийскую часть с направляющими для запуска 24 реактивных снарядов М-8 калибра 82 мм весом в 8 кг.

Артиллерийская часть из 12 направляющих типа "Балка" двухметровой длины монтировалась на крыше танка Т-40С с демонтированным водоходным оборудованием.
В казенной части направляющие имели пиропистолеты,в которые закладывались пиропатроны для воспламенения двигателя реактивного снаряда через сопло.
Направляющие собирались в одноярусный пакет и крепились на ферме каркасного типа ,при этом имелась возможность наведения артиллерийской части как по вертикали(от-5 до +45 град.), так и по горизонту (от -5 до +5 град.)

Наведение на цель осуществлялось с помощью прицела со специальной подножки.Ведение огня производилось с помощью переключателя управления огнем и электросистемы.
Вся необходимая электропроводка и приборы управления огнем размещались в боевом отделении танка.

После того как Т-40 заменили в производстве танком Т-60, его шасси было соответствующим образом модернизировано для использования в качестве ходовой части.
БМ-8-24 с успехом применялась в боях в Крыму,в битве под Сталинградом, на Северо-Западном и Волховском фронтах.
Многочасовые бдения в мировой паутине позволили наскрести лишь немного фотографий, да и то это были БМ на базе Т-60,а на базе Т-40 кроме цветных боковичков я не встретил больше ничего.

Немало помощи оказала статья про танки Т-30 и Т-40/40С в М-хобби №5/2008 с отличным отсъемом танков и великолепными чертежами.
В начале сборки еще долго колебался,собирать БМ, или чистый танк, благо зачатки деталей в наборе были, но поразмыслив, начал собирать "Катюшу".

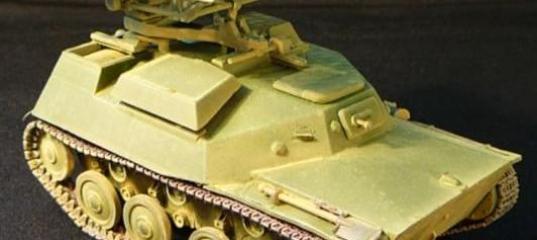

Сначала нужно было уменьшить толщину деталей и счистить ублой, утяжин и стыков пресс форм тем не менее было очень мало (?) Посадочные места под детали подвески были подняты на 2мм повыше,а боковые части ванны корпуса были заменены жестью с имитацией клепок и стыков бронелистов. Крылья....это нечто.... Особенно сеточки на них, выполненные насечкой...
Отпилив эти бревна, заменил их согнутыми по чертежам жестяными деталями и сделал сеточки из пакетика от чая "Липтон".

Заново сделал подножку для наводчика и прицел для артчасти,заменив его доработанным от "Звездовской "Катюши",т.к. родной был похож на что угодно,только не на прицел.Сетка на МТО также была заменена "Липтоном" и внутренность отсека окрашена в черный цвет.Подножка с задней части была сделана из листового полистирола,задние крылья согнуты из жести.

Смотровые приборы водителя заменены на самодельные, петли его люка с заклепками-полистирол и литник. На корпусе также добавлены недостающие заклепки.
По артчасти особых замечаний нет, ферма отлита неплохо, балки замечательны, но вот ракеты оставляют желать лучшего...

Гусеницы...Нет,не угадали,не виниловые,а пластиковые из отдельных траков и секций.Правда форма не очень правильная-но это исправляется парой взмахов надфилем. Сложность в другом - на прототипе в каждом траке есть по два сквозных отверстия, на модели-увы... Долгая и кропотливая работа по высверливанию отверстий заняла треть всего времени сборки.
В завершение переделал лом и домкрат ,закрепил артчасть на корпусе и обезжирил модель.

Окрашивал Нитрокрасками "Звезды" №55 с добавление некоторых других цветов,гусеницы окрашивались черным акрилом,затем сухой кистью серо-зеленым и металликом. Бандажи в цвет резины.Лом,лопата и домкрат окрашивались отдельно и приклеивались на готовую модель. В завершении немного смывки черной гуашью, тонировка рыжей и коричневой краской, сухая кисть и задувка "пылью" из аэрографа.

Декалей никаких наносить не стал,не из-за плохого качества,а потому что ни на одной фотографии никаких надписей на БМ не замечено.
Модель - собирательный образ БМ-8-24 где-то летом 1942...

.

Жду ваших отзывов и конструктивной критики
