Покрасочный столик за 30 минут

Изготовление поворотного столика для окраски моделей. Как всегда, используем только подручные материалы.

Для сборки понадобиться бокс для дисков (желательно повыше), 1 саморез, и то, из чего будем изготавливать сам столик. В моем случае, это столик для кукол образца 1978 года, правда, без ножек. Ну, не знаю, почему я его не выкинул . Для тех, у кого этого нет, используем оргстекло толщиной 4мм, аналогичную фанеру, оргалит в 2-3 слоя, или, наконец, картон.

Покрасочный столик за 30 минут Покрасочный столик за 30 минут

Вырезаем от бокса верхнюю часть, если использовать картон, то вырезаем большего диаметра т.е. по внешнему краю.

Покрасочный столик за 30 минут

В самом столике высверливаем отверстие 17,5 мм для посадки на бокс. Соединяем столик и бокс воедино и ставим на основание бокса. Верхнюю часть бокса и столик склеиваем соответсвующим клеем, в зависимости от используемых материалов.

Покрасочный столик за 30 минут

Столик не обязательно делать круглым - какая форма вам нравиться, такую и делаете.
Внутрь основания бокса вставляем деревянную палочку для самореза.

Покрасочный столик за 30 минут Покрасочный столик за 30 минут

В столике сверлим отверстие чуть больше толщины самореза и соединяем все воедино. Саморез вкручиваем не до упора для обеспечения поворота столика, чем больше закрутить, тем с меньшей скоростью он поворачивается.

Покрасочный столик за 30 минутПокрасочный столик за 30 минут

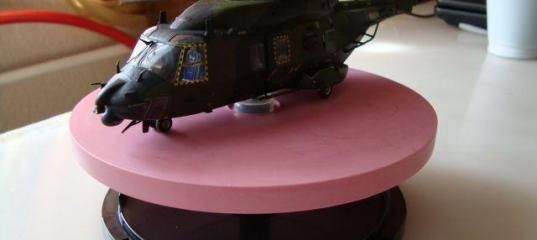

Столик готов к работе при желании красим в свой любимый цвет.

Покрасочный столик за 30 минут Покрасочный столик за 30 минут Покрасочный столик за 30 минут

Жаль нет магнита от динамика - для большей устойчивости, его можно прикрепить сверху на основание.
На данную конструкцию потребовалось 32 минуты свободного времени. Эта статья может служить руководством для быстрого изготовления описанного приспособления с использованием подручных средств, которое может использоваться  моделистами любого возраста для покрасочных работ.

» Информация о статье
Просмотров: 10121
Опубликовано:
denspam в 11.09.2010 - 08:17
Тема: Покрасочный столик за 30 минут.(#3253) - обсуждение

Просто отличная статья! Все понятно, наглядно, а главное очень бюджетно! Думаю каждый может собрать себе несколько. От себя бы добавил- на стол желательно приклеить что то не скользкое, что б модель (если она небольшая) не скользила по столику - а то ненароком сдует струей с аэра :)
+ 1 в репу от меня.
Удачи!
Любитель в 11.09.2010 - 08:17
Тема: Покрасочный столик за 30 минут.
Весьма интересная задумка. Смущает только неустойчивость платформы. Надо немного иначе сделать, я попробую и отпишусь ;)
Зак в 11.09.2010 - 09:05
Тема: Покрасочный столик за 30 минут.
Неплохо неплохо!
Надо будет попробовать!
Спасибо!
volfram в 11.09.2010 - 11:27
Спасибо коллеги. В конце статьи написал, для устойчивости хорошо-бы использовать магнит, перед сборкой надев на основание конструкции.
sova2000 в 11.09.2010 - 17:52
Тема: Покрасочный столик за 30 минут.
Дешево и сердито.
Вот только немного подниму столик над выперающей осью, а то модели разные бывают (еще брюхом повиснут), и наверное пришпандорю резину по всей поверхности или нождачку.
moneag в 17.09.2010 - 13:13
Тема: Покрасочный столик за 30 минут.
в качестве развития "подручно-компьютерной" темы в качестве груза для придания устойчивости можно старые и битые болванки в необходимом количестве на шпиндель надеть. а на рабочую поверхность можно наклеить коврик мышиный. подложкой вверх. и на основание наклеить, чтобы по столу не скользило.
kengra в 05.10.2010 - 09:31
Отличная мысль! Вчера сделал себе такой-же. Дополнение: упаковку от дисков можно использовать как сушилку для свежелакированых ( покрытых Футурой ) деталей, предварительно срезав центральную ось. Достаточно протереть внутренние поверхности контейнера от пыли.
