Устройство для перемешивания краски - Бурбулятор

БУРБУЛЯТОР - емкостной аппарат, предназначенный для бурбуляции жидкостей. Различают одно- и многоглюкальные бурбуляторы, вакуумные, пресс-бурбуляторы и батарейные бурбуляторы.

© Copyright (с) Дмитрий Громов

Однако сложность промышленных конструкций, стоящих как недорогая иномарка, долго давила мне на силлогизмы и не давала придумать что-нибудь простое и доступное для изготовления своими руками. Требовалось решить две проблеммы: как надёжно закрепить банку (пузырёк) с краской и как заставить этот пузырёк вибрировать - или качаться, или ещё как-нибудь сотрясаться. В больших устройствах, как я говорил, это было реализовано красиво, технологично, но безумно сложно. А то, что появлялось в продаже для нужд моделистов, не внушало доверия по причине тотальной китайственности. Не буду говорить, что я отчаялся придумать что-то подходящее, собственно говоря, мне было пофиг, в жизни есть масса вещей поважней...

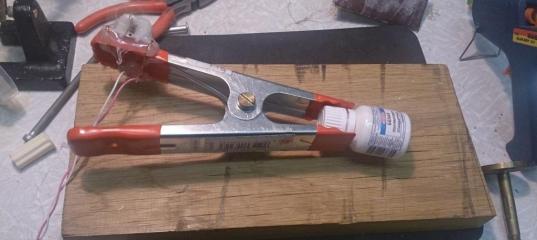

Но как-то, когда я меланхолично покручивал в руках прищепку из OBI, которую я использовал по прямому назначению, меня, что называется, осенило. В голове сложилась до безобразия простая и работоспособная конструкция и зачесала мне руки. Через пару часов первый опытный образец был готов, показав принципиальную работоспособность прищепочного прижима и полную профнепригодность привода со свободным эксцентриком. На память осталась пара фотографий


Для второго образца был изготовлен кривошипно-шатунный механизм, и двигатель от CD-привода был заменён на ДПМ-20. Образец, после лёгкой коррекции параметров кривошипно-шатунного механизма, продемонстрировал, как положено предсерийному изделию, полную боеспособность, что подтверждает видео.

Изделие нуждалось только в косметических доработках и замене двигателя на более мощный, ДПМ-20 при работе опасно нагревался. Так был изготовлен третий образец, исправно работающий уже неделю и подтверждающий всем известный тезис , что бог троицу любит.

Несколько слов о технике дела:

Из пятнадцатисантиметровой прищепки, как уже говорилось, купленной в OBI, был выбит стержень, фиксирующий шарнир. Место стержня занял 70-миллиметровый винт М5 с самоконтрящейся гайкой. Хвост винта вставлен в латунный ( лучше конечно бронзовый ) стакан, вбитый, в свою очередь в отверстие в станине из обрезка дубовой доски. Для большей монументальности к станине привёрнуты пара стальных уголков 30-ка. Во второе отверстие в станине, с помощью хомутика для шлангов из автомагазина и соплеклея закреплён моторчик ДПМ30.
На вал мотора посажен латунный маховичёк с кривошипом. Роль шатуна исполняет стержень М3.
Питается девайс от лабораторного источника постоянного тока ( напряжение от 3-х до 15-ти вольт, ток в пределах 400 мА ). Меняя напряжение на моторчике можно регулировать интенсивность оттрясывания банки с краской от вальяжного её покачивания до полного размытия зрительных контуров обьекта.
Кстати, прищепка, во всех скоростных режимах, надёжно удерживает ёмкости от пластиковых пузырьков с акрилом Акан и Валехо, до Тамиевских квадратно-стеклянных мастодонтов.

Экономика такова, что самым затратным в проекте оказался мотор.
Ну не оказалось у меня под рукой ничего подходящего — пришлось покупать. Цена ДПМ-30 в Москве для меня составила 860руб. В Вольтмастере, причём в комплекте с цанговым патроном ( это продавали как, типа, минидрель ). Прищепка вместе с крепежём обошлись мне меньше ста рублей. Про стоимость точёных деталей писать не имеет смысла; взаимоотношения с токарем у всех разные. Обрезок доски, уголки-утяжелители и резиновые ножки — нашёл в хламе.

Фото и видео прилагаю. Вопросы, милости просим, в форум.
