Как сделать спицованые колеса на модели?

Основная идея в том, что система отверстий на ободе и система центровки втулки должны обеспечить простую и правильную натяжку спиц.

В качестве материала для обода была выбрана медная жесть толщиной 0.2 мм., нарезанная на полоски. В качестве материала для спиц была выбрана капроновая нить из школьного бантика. Эта нить имеет приемлемую толщину, эластичность и прочность.
В качестве материала для втулок были выбраны медицинские иглы от шприцов разного диаметра.


Пошаговый процесс изготовления обода колеса

1. Разметка медной пластинки (толшина пластинки 0.2 мм.). Размер между спицами удобно переносить разметочным циркулем.
2. Сверление отверстий под спицы.
3. Шлифовка лицевой поверхности обода.
4. Обрезка обода.
5. Придание ободу цилиндрической формы методом прокатки.
6. Пайка стыка.
7. Придание ободу нужной толщины.
8. Придание ободу окончательной цилиндрической формы.

Изготовление втулок



Для изготовления втулок подбираются иглы нужного диаметра, которые режутся на отрезки нужного размера. Втулки собираются на циакрине.

Система центровки и натягивание спиц

1. Для обеспечения центровки обода и втулки, при натягивании спиц, из полистирола 0.5 мм. делается оправка. Под прорезанное отверстие подклеивается прозрачный аракал или скотч. Это нужно для фиксации обода и втулки в оправке.
2. Обод и втулка фиксируются в оправке.
3. Определяемся со схемой следования спиц.
4. Проводится натяжка спиц. Для этого используется школьный бантик. Все спицы на колесе можно протянуть одной нитью. Фиксация между стежками производится циакрином.
5. По окончании натяжки спиц колесо снимается с оправки.
6. Производится покраска колеса.

Схема протяжки нити через отверстия обода



С одной тороны натянуто 12 спиц и с другой стороны 12. Получается, что спицы натягиваются через одну дырочку. Синим цветом показана натяжка с одной стороны, а красным вход и выход нити с другой. Все колесо растягивается одной нитью. На рисунке видно всего один конец входа и один конец выхода.

Процесс изготовления шины

1. Размечаем кусочек листового пластика. В данном случае используется ПВХ пластик от сантехнических труб. Этим пластиком и самой идеей его использования со мной поделился наш коллега igokr. Я уже рассказывал о преимуществах использовании этого материала. Еще раз повторюсь, что этот пластик обрабатывается гораздо лучше чем полистирол. Настоятельно рекомендую к использованию.
2. Из пластика вырубается заготовка под бублик.
3. Заготовка подгоняется по размерам.
4. Заготовке придается необходимая форма в виде покрышки.
5. Производится окончательная сборка колеса, в народе - шиномонтаж.

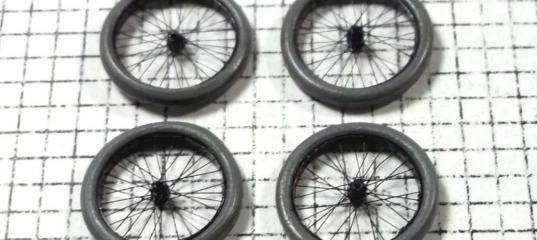

Готовые колеса




Немного о механизации и автоматизации

Механизация процесса изготовления дутиков



1. Разметка.
2. Вырубка и придание нужной формы внешней поверхности.
3. Вырубка и придание нужной формы внутренней поверхности.

Готовые дутики

Еще раз про изготовление обода



Нарезка медных полосок, разметка, сверление, гибка, пайка, примерка.
