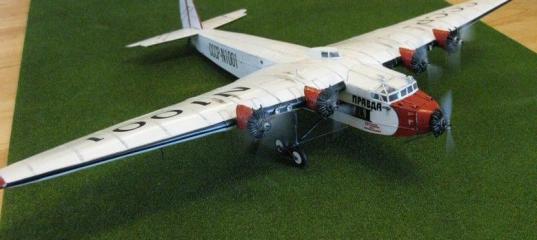

Самодел 1/72 АНТ-14 Правда - Агитатор

 Приветствую, коллеги. Представляю на Ваш суд свою первую модель-самоделку АНТ-14  "Правда". Еще три месяца назад я не представлял о существовании когда-то такого красавца и не помышлял о создании самостроя, потихоньку ковыряясь с моделями из коробок....., но случайно наткнулся на его фото в инете и так торкнуло... В общем - это любовь с первого взгляда...

Так как самолет единичный, позволю себе историческую справку...
АНТ-14 - первый пассажирский воздушный лайнер, рассчитанный на 36 пассажирских мест, построенный коллективом ЦАГИ под руководством А. Н.Туполева . В августе 1931 Михаил Громов в первый раз поднял его в воздух. Самолет планировался для пассажирских перевозок Москва - Владивосток, но из-за недостаточного пассажиропотока был передан в агит-эскадрилью им. М. Горького, где без единой аварии отлетал десять лет.... После списания был выставлен в парке Горького в Москве... В начале пятидесятых-утилизирован...

В общем , при мобильной помощи коллеги с чертежами, и собрав довольно скудную сохранившуюся информацию, через пару дней я начал постройку....
Первоначально я планировал построить только фюзеляж, а крылья и оперение взять от модели ТБ -3, но, во-первых, их нужно было переделывать, во-вторых - жалко, а в третьих меня уже втянуло и было решено делать все самому... В общем, из листового пластика я изготовил пол фюзеляжа, перегородки, лонжероны и нервюры крыльев....
Стенки салона сделаны из прозрачного пластика, на котором я заранее наметил и заклеил окошки-иллюминаторы.Так как по внутренностям не нашел никаких данных, отделку салона выполнил в вольном стиле, используя фольгу, скрепки, кусочки кожи , а также салфетки для шторок....Для придания торжественности, все таки флагман агит-эскадрильи, постелил красные дорожки и портрет В.И. Ленина, сделанный из марки....Чтобы кресла закрепить намертво - использовал эпоксидку...
Самодел 1/72 АНТ-14 Правда - Агитатор.
Дальше начались опыты с эпоксидной смолой, которую с трудом , но нашел в местных магазинах... Помог ТБ -3, с его оперения и закрылков снял слепки на пластилине и залил смолой. Испортил очень много, но поставленную задачу решил....Затем обрезал, обточил, кое что переделал и получил нужные части...
Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор.
Затем довел крылья, закрыл салон и получился готовый остов...
Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор.
Кабины пилотов и бормехаников также сделал в вольном стиле, по причине отсутствия данных. Получилось достаточно примитивно, но меня вполне устраивает....
Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор.
Дальше было дело за гофром и фонарями.. Гофр использовал листовой , компании Evergreen, также как и разные тонкие полосочки для иммитации стыков и ребер жесткости...Пуансоны для фонарей выточил из плекса, а затем на них , из упаковки от детской игрушки, выдавил фонари..

.Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор
Над двигателями особо не заморачивался (я не особый любитель анатомии этих частей), при помощи цилиндров от И-5 и мебельной шайбы, вылил из эпоксидки... Затем добавил медной проволоки и остановился...Стойки шасси из латунных штырьков, а костыль и всевозможную мелочевку из трубок , проволоки и разной всячины..., колеса , пропеллеры и концевики крыльев выточил из оргстекла...
Принципиально не брал с ТБ-3 запчасти, но перед тележками шасси не устоял и заменил самодельные на них....Далее собрал все в кучу и загрунтовал, сначала автогрунтовкой, затем серебрянкой...

Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор
Осталась покраска - за неимением аэрографа, красил белой и черной автогрунтовкой из баллончиков, и красной автокраской...Процесс покраски очень понравился ,так как занял всего один день. Так как хотелось сделать аэроплан изрядно послужившим - рискнул сделать сколы , потертости и т.д ( раньше не делал), тонировал детской акварелью....

Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор
Номера и надписи хотел вырезать и напылять, но для пробы заказал на ebay самую дешевую бумагу для декали и набранные знаки распечатал на простом струйнике...Результатом супер доволен - дешево, быстро и красиво....

Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор
Ну вот, вроде и все... Остается сказать , что из двух лет увлечения моделями, эти три месяца постройки были самыми интересными и познавательными...Многие процессы в постройке были взяты из книги Михаила Нерадкова "Собираем модели самолетов", за что ему - спасибо!

Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор

Спасибо коллегам с сайта, наблюдающим за постройкой и всем кто прочитал мою стаью. Надеюсь, она поможет кому-нибудь в его творчестве....

Самодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - АгитаторСамодел 1/72 АНТ-14 Правда - Агитатор
Удачи всем. С уважением, Евгений.



» Информация о статье
Лучшая модель - май 2011
http://scalemodels.ru/articles/4134-samodel-1-72-ant-14-pravda---agitator.htmlЛучшая модель - май 2011 http://scalemodels.ru/articles/4134-samodel-1-72-ant-14-pravda---agitator.html
Barbara в 07.09.2011 - 09:06

Очень интересно, Евгений. Этакие ретро-фото :wink: Как дополнение в основной фотосессии - превосходно. Только, думаю - стоит выключить дату съёмки, нет?
С уважением - Олег.
Олег, большое спасибо за отзыв.... значит буду продолжать.... А насчет даты...знать бы еще где эта кнопка.... :grin: ну ничего , найду....
С уважением.Евгений.
omega в 07.09.2011 - 09:37
знать бы еще где эта кнопка....
Cкорее всего - через "Меню".
Barbara в 07.09.2011 - 09:41
Cкорее всего - через "Меню".
Спасибо, буду разбираться.... :wink:
Роман_Самохвалов в 08.09.2011 - 12:36
Поиграл с фотоаппаратом и моделью на фоне пасмурного неба... Фотографии очень понравились, разве что виды снизу (против света) немного темноваты. Можно еще попытаться подвесить модель на тонкой леске (если что - потом подтереть ее в фотошопе), чтобы весь самолет в кадре был. И дату на фотоаппарате перевести лет на 80 назад :mrgreen:.
А для МГ подобная фотосессия будет? :wink:
Ястреб-WL в 08.09.2011 - 13:06
Приветствую, коллеги.
Поиграл с фотоаппаратом и моделью на фоне пасмурного неба...Мне нравится...Если понравится коллегам, буду практиковаться впредь... :wink: Критика тоже приветствуется... :wink:
Суважением.Евгений.



[url=http://postimage.org/image/2y27emv8/][/url]

Женя Barbara, приветствую.
Модель просто велликолепная. Смелый шаг. Попробую построить такую же, рукводствуясь твоим опытом. Вот только теперь ТБ-3 найти трудно даже на И-бэе, но когда нибудь.
Успешных новых работ и налаживаем связь в ДжиМэйле, если нет возражений.
С уважением, Олег
Barbara в 08.09.2011 - 13:17
Фотографии очень понравились, разве что виды снизу (против света) немного темноваты. Можно еще попытаться подвесить модель на тонкой леске (если что - потом подтереть ее в фотошопе), чтобы весь самолет в кадре был. И дату на фотоаппарате перевести лет на 80 назад :mrgreen:.
А для МГ подобная фотосессия будет? :wink:
Привет, Роман. Спасибо за озывы... Насчет света...по другому никак, фспышка все портит...., насчет лески..а к чему ее привязать.. :grin: она довольно большая..друг стоял на стремянке, а я щелкал снизу, а сверху только небо...да и с фотошопом я не особо дружу...вот брат приедет ...А насчет МГ, сделаю обязательно , но там сложнее запустить пропеллеры от ветра...нужен хороший шторм..так что буду ждать летной погоды ... :wink: Успехов. С уважением. Евгений.

Добавлено спустя 9 минут 52 секунды:

[quote="Ястреб-WL"]

Женя Barbara, приветствую.
Модель просто велликолепная. Смелый шаг. Попробую построить такую же, рукводствуясь твоим опытом. Вот только теперь ТБ-3 найти трудно даже на И-бэе, но когда нибудь.
Успешных новых работ и налаживаем связь в ДжиМэйле, если нет возражений.
С уважением, Олег
Привет, Олег. Спасибо...По старой памяти часто смотрю..и на ебее чаще появляются Zveno, чем Тб-3...Я от него делал отливки оперения и элеронов, ну и тележки...но впринципе , если сильно хочется, можно обойтись и без него.... :wink: Всегда готов помочь ...Мой емайл - evalta@gmail.com. Успехов. С уважением.Евгений.
Игорь ИВ в 21.09.2011 - 04:47
Евгений, по ходу твоя модель в шапке:grin:
[url=http://postimage.org/image/5teztjxg/][/url]
http://aviahistory.ucoz.ru/
Barbara в 21.09.2011 - 12:12
Евгений, по ходу твоя модель в шапке:grin:
[url=http://postimage.org/image/5teztjxg/][/url]
http://aviahistory.ucoz.ru/
Ну этим можно только гордиться... :oops:только рад... на здоровье...ребята затеяли хорошее дело.... :wink:
Aardvark в 11.07.2012 - 00:53
Самолёт АНТ-14 "Правда" -после списания служил кинотеатром в Парке Горького
(Фрунзенская набережная)

http://oldmos.ru/photo/view/15247
Ну вдруг кто не знал.....
Iva-RovSpottersTeam в 22.09.2014 - 13:32
Тема: Самодел 1/72 АНТ-14 Правда - Агитатор(#4134) - обсуждение
Просто восхитительно! Восторг!
