Самодел 1/72 Калинин К-3

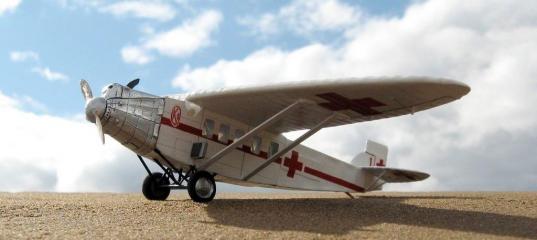

Вот и созрела моя очередная самоделка - санитарный самолет К-3 конструкции Константина Алексеевича Калинина. Самолет, построенный в 1927 году, был первым в истории отечественной авиации специализированным транспортным средством—воздушной "скорой помощью". Подробнее о прототипе можно прочитать в журнале "Моделист-Конструктор" №7 за 1990 год, там же были опубликованы чертежи, по которым и строилась эта модель.

Постройку начинал с крыла. Основание из картона, форма поверхности окончательно выводилась акриловой шпаклевкой по дереву и полосками оракала. Боковины фюзеляжа были обрисованы в CorelDraw и вырезаны плоттером на предварительно окрашенном куске оракала вместе с расшивкой и клепкой, после чего наклеены на прозрачный пластик от какой-то упаковки.

Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3

Хвостовая часть фюзеляжа полностью из картона и бумаги. Капот выполнен из картона с небольшим количеством шпаклевки и оклеен фольгой-самоклейкой, предварительно прокатанной по наждачке для придания фактуры и устранения излишнего блеска, клепка нанесена шестеренкой от часов. Хвостовое оперение из старой дисконтной карты и полосок оракала. Лопасти винта вырезаны из куска ПВХ, кок - половинка пластмассового шарика подходящего диаметра, колеса вырезаны из резины.

Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3

Салон проработан по минимуму, поскольку уже в процессе выяснилось, что, несмотря на приличную площадь остекления, рассмотреть что-либо будет почти невозможно. Модель окрашена кистями акрилом разных производителей, полосы, эмблемы, ОЗ накрашены по трафаретам из оракала. Подробнее процесс постройки можно увидеть в соответствующей теме форума. В ходе работы постоянно экспериментировал, искал новые для себя технологии. Возможно, более традиционными методами можно было добиться лучшего результата, но уж извиняйте - как все не умею.

Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3

Самодел 1/72 Калинин К-3 Самодел 1/72 Калинин К-3

» Информация о статье
ДядьШтань в 21.10.2011 - 08:09
Роман,выездная сессия отличная!!!Еще раз поздравляю с завершением проекта!Жду новых! :grin:

С уважением,Андрей.
Den2000 в 21.10.2011 - 08:30
Тема: Самодел 1/72 Калинин К-3
Впечатляет.
dushix в 21.10.2011 - 09:29
Тема: Самодел 1/72 Калинин К-3
Очень даже!
Прекрасная моделька получилась.
Только по моему на капоте клепка сильновата и провис полотна на фюзеляже великоват.
В остальном прелесть!
Роман_Самохвалов в 21.10.2011 - 12:27
Коллеги, спасибо за отзывы и за "подпитку репы"! :grin:

Только по моему на капоте клепка сильновата и провис полотна на фюзеляже великоват. На самом деле, недочетов в этой модели гораздо больше, просто удачная фотосессия от них несколько отвлекает.
Вячеслав_Демченко в 21.10.2011 - 18:10
Да, модель получилась интересная, а фотосессия просто замечательная!
Хорошо, что автор видит недостатки своей работы, значит, будет над ними работать. :)
Это даже замечательно!
В первую очередь, желательно подтянуть общую аккуратность и уровень покраски...
Роман_Самохвалов в 21.10.2011 - 21:12
Спасибо, Вячеслав! Постараюсь следующую модель сделать лучше.
Роман_Самохвалов в 30.10.2011 - 13:39
Если есть возможность сфотографировать К-3 рядом с более известным самолетом (И-16 например) было бы интересно сравнить размеры. Самое известное, что нашлось в 72-м - это Ванин Ньюпор. Разница в размерах, мягко говоря, заметная, хотя и К-3 далеко не великан.

[url=http://imageshack.us/photo/my-images/443/img8546z.jpg/][/url]

Куда-то пропала часть картинок из темы. Интересно, вернется ли? И новые не загружаются, только превьюшки почему-то.
korolevvlad в 30.10.2011 - 13:42
Спасибо, Роман, за сравнительные фотографии!Разница в размерах, мягко говоря, заметная, хотя и К-3 далеко не великан.
Да, я тоже представлял его немного побольше.


С уважением, Влад
VolshebNik в 05.11.2011 - 20:03
Клёвая "скорая" получилась! :grin:
Не перестаю удивлятся выбранным прототипам :oops:
Роман_Самохвалов в 05.11.2011 - 20:14
Спасибо, Ник!

Не перестаю удивлятся выбранным прототипам Да я порой и сам удивляюсь :grin:
