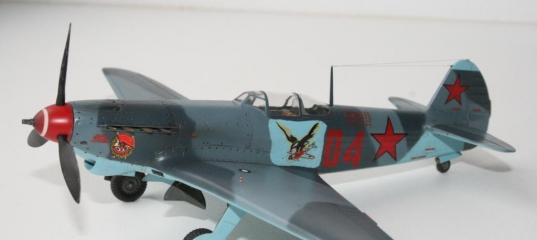

ICM/Алангер 1/48 Як-9Т И.Н. Степаненко

Здравствуйте, коллеги и любители авиации!
Может показаться странным выбор модели для сборки, имея в виду появление на рынке новинки от Моделсвит, но это выбор заказчика. Моя задача была собрать из данного набора модель, похожую на Як-9Т, несмотря на все известные неточности, с минимальными доработками.


 Пришлось немного отложить текущую сборку Bf109G-6 от Hasegawa… но это впереди, а пока коротко опишу, что было сделано.
Модель досталась мне с некоторыми доработками, выполненными Михаилом (seabear) – силовой набор бортов кабины пилота, панель приборов, углубленный тоннель водорадиатора, храповик под автостартер.

Я, в свою очередь, доработал маслорадиатор, кок винта, обтекатели выхлопных патрубков, заузил примерно на 2 мм проемы под элероны в верхних половинах крыла, добавил немного расшивки, замков и клепок, накладные лючки , киперные ленты на хвостовой части фюзеляжа снизу, сетки радиаторов и воздухозаборников, некоторые съемные панели, вентиляционные щели и отверстия, удлинил посадочные щитки. Мачту радиоантенны, ПВД и солдатики стоек шасси изготовил новые из металла, натянул антенну из бисерной лески. В интерьере добавил боковые пульты от Як-7 ICM, изготовил новый прицел, ремни сидения пилота из фольги и кое-что еще по-мелочи.
Окраска в стандартную схему 1943 года выполнена в качестве эксперимента приобретенными по случаю красками А-Модел. Немного расскажу о них, кому интересно.
Краски акриловые, напоминают чем-то Акан 7 –ой серии по свойствам. Упакованы в пластиковые бутылочки по 20 мл, привязки к стандарту ВВС РККА нет, но визуально выбрал похожие на АМТ-7, АМТ-11 и 12. Помучавшись с настройками давления и консистенцией краски (разбавлял родным разбавителем), а также с промывкой аэрографа, модель удалось покрасить. Поскольку к данной краске еще не привык, прешейдинг и цветовую модуляцию не использовал, просто покрасил и все. Укрывистость у краски хорошая, ложиться ровно, держится на подготовленной поверхности хорошо (грунт Тамия серый из баллончика), подкрашивать кистью удобно. На голом пластике и глянце не держится. В итоге, могу сделать вывод - краской пользовать можно, по деньгам - не дорого, не Гунце, конечно, но вполне рабочая, приятнее, чем 7-ой Акан по ощущениям, только палитра не большая.
ICM/Алангер 1/48 Як-9Т И.Н. Степаненко
Камуфляж наносил через маски из колбасок клейкой массы Ашан, аналога Патафикса, только получше (к рукам не липнет, форму не теряет, следов не оставляет).
Для маскировки фонаря и нанесения белого кольца на кок винта попробовал белую виниловую ленту от Тамии. Ей удобно делать небольшие закругления и изгибы, но не острые углы. Еще бы потоньше…
ICM/Алангер 1/48 Як-9Т И.Н. Степаненко
Лачил под декали Футурой, декали (Бегемот) легли относительно неплохо, но немного просвечивают под звездами и номерами. Швы пролил гуашью с Фэйри, как финишный лак попробовал полуматовый из баллончика Тамия (лак понравился очень).
ICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. Степаненко ICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. Степаненко

ICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. Степаненко
Для доставки заказчику модель упаковал в коробку с мягкими ложементами-защелками.
ICM/Алангер 1/48 Як-9Т И.Н. СтепаненкоICM/Алангер 1/48 Як-9Т И.Н. Степаненко
Вот и все, вкратце.
» Информация о статье
Anonymous в 16.10.2015 - 19:36
Тема: ICM/Алангер 1/48 Як-9Т И.Н. Степаненко
Лучше не пинать и не бросать.
Den2000 в 17.10.2015 - 04:28
Roman-Nord
честно говоря некоторые упрощения и допущения есть, если браться исправлять все - я бы в 1 месяц не уложился. Да и полная переработка модели стоит совсем других денег...
Точно. За сборку +!
ni82 в 19.10.2015 - 13:48
Конструкцию разработал Миша seabearМожно больше информации. Обсуждалось уже где?
seabear в 19.10.2015 - 14:31
Цитата:
Конструкцию разработал Миша seabear
Можно больше информации. Обсуждалось уже где?
Разрешите ответить, как автору конструкции. Насколько помню, ещё нигде не обсуждалось. В планах есть намерение написать небольшую статью, но если хотите побыстрей- могу поделиться в личке.
Dmitry2222 в 19.10.2015 - 14:33
ni82
Да вроде нет, не обсуждалось. По фотографиям вроде конструкция понятна, изготовлена из канцелярского картона и ПВА. Важно, чтобы поролон, наклеенный на защелку и ложемент при установке модели и закрывании защелки сжимался с небольшим усилием, подпружинивал защелку на фиксаторе, иначе защелка расстегнется, т.е. конструкция должна быть как бы в напряжении, подпружинена. В защелке есть отверстие (окошко) куда входит фиксатор. Под хвостовой частью самолета (или носовой, смотря где центр тяжести) - просто опора с поролоновым ложементом (U или V- образной формы, без защелки) которая препятствует поворотам модели по оси рыскания, а также гасит колебания по оси тангажа))).

Добавлено спустя 1 минуту 49 секунд:

Миша, извини влез со своим постом поперед правообладателя)))
seabear в 19.10.2015 - 14:38
Ну вот, пока набирал текст, Дима уже всё описАл :mrgreen:

Добавлено спустя 3 минуты 2 секунды:

Миша, извини влез со своим постом поперед правообладателя)))
Ну, что же, придётся тебе за рекламу деньги платить. :mrgreen: :mrgreen: :mrgreen:
Dmitry2222 в 19.10.2015 - 15:28
...А мне выплачивать тебе роялти за каждую защелку :mrgreen:
ni82 в 20.10.2015 - 05:17
seabear
Было бы не плохо описать конструкцию. Могу подождать статьи. ))
Dmitry2222
На фото не очень видно ((
seabear в 20.10.2015 - 14:10
Было бы не плохо описать конструкцию. Могу подождать статьи. ))
Хорошо, займусь в ближайшее время. :wink:
sanchos в 20.10.2015 - 19:40
Было бы не плохо описать конструкцию. Могу подождать статьи. ))
Хорошо, займусь в ближайшее время. :wink:
Оно конешно статейку можно,хотя мне например всё понятно и по фото.
За фото клейкой масы благодарствую,честно просто прошёл бы мимо :grin:
